Modules de régulateurs de commutation Buck haute puissance 3x

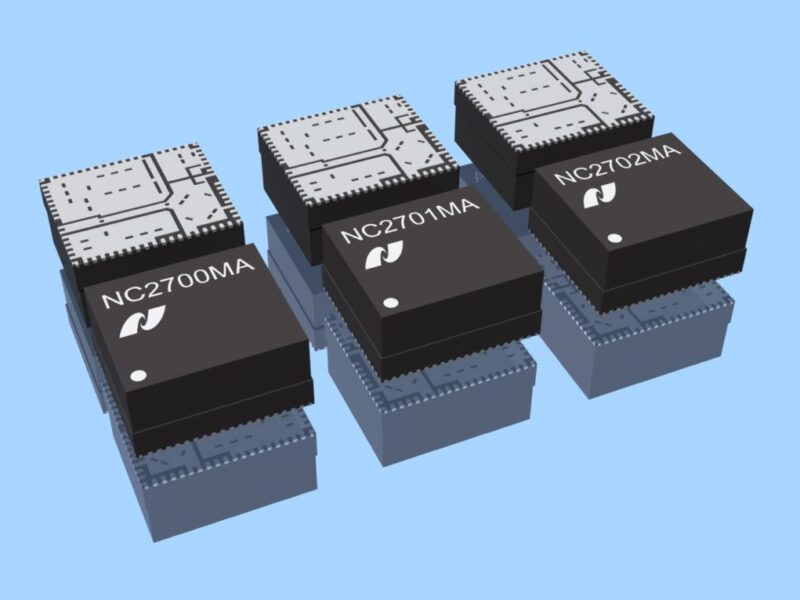

Nisshinbo Micro Devices Inc. a lancé les régulateurs à découpage des séries NC270xMA destinés aux applications nécessitant un courant de fonctionnement très élevé
Ces séries proposent différentes versions de produits avec des courants de sortie de 20 A, 10 A et 6 A respectivement, et convient à une large gamme de tension d’entrée de 4 à 28 V. La tension de sortie peut être réglée en externe de 0,7 à 5,3 V. Toutes les versions partagent la même configuration de brochage, ce qui facilite l’échange de dispositifs si tu as besoin d’une version avec une capacité de courant plus élevée.
Les modules intègrent le contrôleur du régulateur de base ainsi que des composants périphériques tels que l’inducteur, les MOSFET côté haut et côté bas, et un condensateur de dérivation. Cette intégration se traduit par un faible encombrement sur le circuit imprimé et simplifie la conception du circuit d’alimentation en exigeant le placement de condensateurs d’entrée et de sortie et d’autres composants adjacents au module.
Une dissipation de chaleur très efficace
Compte tenu des courants de sortie élevés délivrés par les modules, une dissipation efficace de la chaleur est cruciale. C’est pourquoi la série NC270xMA est dotée d’un boîtier spécial optimisé pour une excellente dissipation de la chaleur, malgré son format compact de seulement 19 x 21 mm contre 23 x 28 mm pour une solution similaire avec des composants discrets, ce qui permet d’économiser 38 % d’espace sur la carte de circuit imprimé.
Le boîtier QFN utilisé permet d’accéder aux broches sur les quatre côtés, ce qui facilite les inspections de sondage à des fins d’évaluation par rapport aux boîtiers LGA ou BGA qui n’ont accès aux broches que par la face inférieure. Avec cette approche, les concepteurs n’ont pas besoin d’outils supplémentaires ou de tampons de test spéciaux, ce qui simplifie le processus d’évaluation et de test.
Diverses fonctions de sécurité intégrées
Pour éviter la surchauffe et protéger les composants contre les dommages, les modules sont équipés d’un mécanisme d’arrêt thermique qui se déclenche lorsque la température dépasse un seuil spécifié.
Les circuits de détection de surtension et de sous-tension détectent lorsque la tension de sortie passe au-dessus ou en dessous des seuils spécifiés, le régulateur réagit en conséquence pour protéger le système de dommages potentiels ou d’un fonctionnement instable.
La fonction UVLO garantit que le régulateur fonctionne dans une plage de tension spécifiée. Si la tension d’entrée tombe en dessous du seuil UVLO, le régulateur éteint la sortie pour éviter un fonctionnement incorrect et protéger les appareils connectés.
En ce qui concerne la limitation du courant de sortie, il est possible de choisir pour chaque version de produit entre un circuit de limitation de courant hoqueté ou latché. Ces circuits protègent contre les courants de sortie excessifs. Dans le cas d’une limite de courant Hiccup, le régulateur redémarre automatiquement après la détection d’une condition de surintensité, tandis qu’une limite de courant Latched nécessitera une intervention manuelle pour réinitialiser le circuit.
Une sortie Power Good est incluse et fournit un signal logique lorsque le régulateur à découpage fonctionne selon les paramètres spécifiés et que la tension de sortie est stable. Le signal de sortie Power Good n’est valide que lorsque tous les circuits et événements suivants sont dans l’état normal, c’est-à-dire : puce activée et mise sous tension après un démarrage progressif, et les circuits d’arrêt thermique, OVD, UVD, UVLO, et Hiccup ou Latched current limit ne sont pas actifs.
La série NC270xMA offre une fonction de démarrage progressif qui contrôle le temps nécessaire pour que la tension de sortie atteigne le niveau de sortie défini après l’activation de la puce. En connectant un condensateur externe supplémentaire, le temps de démarrage progressif peut être réglé.
www.nisshinbo-microdevices.co.jp/en/
