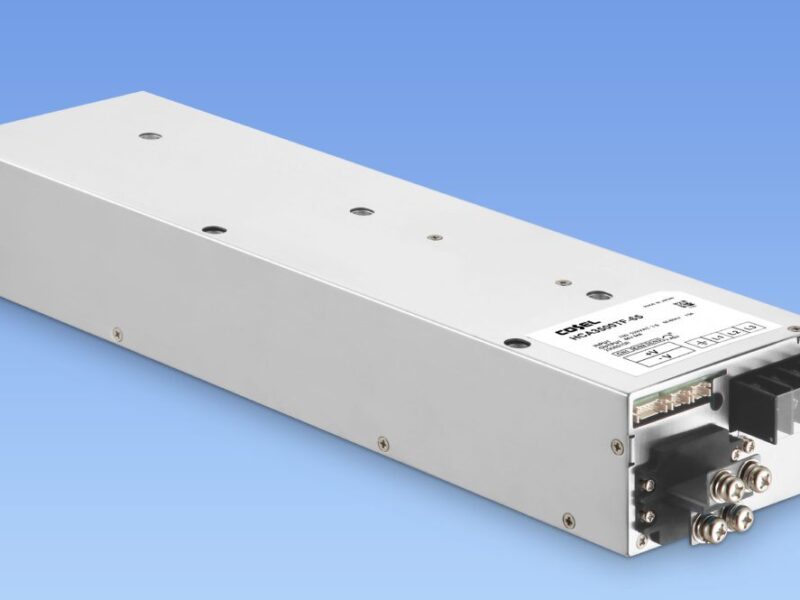

Alimentation triphasée à haut rendement refroidie par conduction
Cosel Co, Ltd annonce le lancement de sa nouvelle alimentation AC/DC de 3500W, triphasée 3 fils, HCA3500TF, dont la conception a été optimisée pour les équipements industriels
Les applications industrielles telles que les robots de soudage, les amplificateurs haute fréquence, les machines-outils, les électrolyseurs doivent souvent fonctionner dans des environnements difficiles, ce qui nécessite que l’alimentation fournisse une puissance élevée sans ventilation. Dans de telles conditions, le refroidissement par conduction s’applique et l’alimentation doit donc être conçue pour garantir un haut niveau de performance, et optimisée pour éliminer les points chauds. De même, les équipements industriels peuvent être installés dans le monde entier et alimentés par des réseaux de 200 à 400V. Afin de réduire la charge de pointe monophasée et d’optimiser l’équilibrage des charges sur leurs réseaux, les architectes de systèmes privilégient les solutions d’alimentation triphasée, pour lesquelles le HCA3500TF de Cosel a été conçu, permettant une installation triphasée trois fils Delta ou en Étoile.
Une topologie de commutation optimisée
Avec une plage de tension d’entrée de 180 à 528VAC, le HCA3500TF est disponible en deux tensions de sortie différentes : 48VDC/73A, réglable de 33,60 à 55,20VDC à l’aide du potentiomètre intégré, ou de 24,00 à 55,20VDC en utilisant la fonction « trimming » et, respectivement, pour le modèle 65VDC/54A, de 45,50 à 74,75VDC et de 32,50 à 74,75VDC. Dans les conditions de travail nominales, la puissance de sortie est de 3,5 kW. En plus de la sortie principale, le HCA3500TF comprend une sortie auxiliaire 12VDC/1A qui peut être utilisée pour la mise en marche/arrêt à distance et son circuit de contrôle externe. La sortie auxiliaire est isolée de l’entrée, de la sortie et de la masse fonctionnelle.
Pour garantir les plus hauts niveaux d’efficacité et de robustesse thermique, le HCA3500TF utilise une topologie de commutation optimisée à commande numérique et un étage de puissance avec des MOSFETs et des diodes en carbure de silicium (SiC), conférant à l’entrée 400VAC, jusqu’à 94% d’efficacité au modèle de sortie 65V.
Le HCA3500TF comprend un circuit de limitation du courant d’appel, une protection contre les surintensités et les surtensions et une protection thermique. Polyvalentes et robustes, les alimentations peuvent être utilisées dans une plage de températures ambiantes de -10 à +70°C, avec une température de la plaque de base de 0 à +55°C. Selon le style d’assemblage de l’équipement final et les conditions de refroidissement, un déclassement peut s’appliquer.
Pour l’intégration du système et pour réduire le bruit conduit, le HCA3500TF comprend un filtre d’entrée et est conforme aux normes FCC Part15 classe A, VCCI classe A, CISPR11 classe A, CISPR32 classe A, EN55011-A et EN55032-A.
Le HCA3500TF a une isolation entrée-sortie de 4 243 VAC, entrée-terre (FG) de 2 829 VAC et sortie-terre (FG) de 2 000 VAC. Conformément à la norme IEC62368-1, à sa charge nominale et à 480VAC, 60Hz, le courant de fuite est de 3mA maximum.
Conçu pour les applications industrielles intégrées en 1,5U de hauteur, le HCA3500TF mesure 110 x 65 x 420 mm [4,3 x 2,6 x 16,5 pouces] (LxHxP) et pèse 5 kg maximum.
https://www.coseleurope.eu/Products/AC-DC/HCA
