Amplificateur opérationnel pilote de CAN SAR

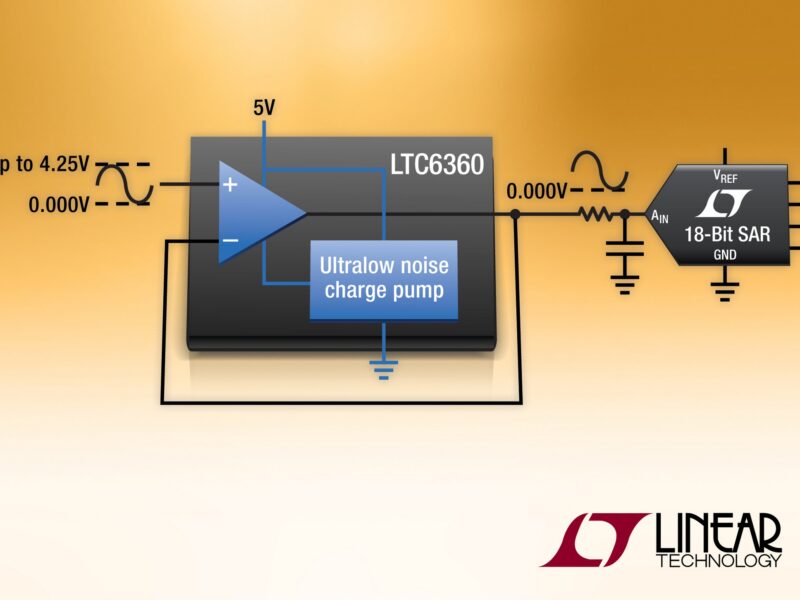

La pompe de charges, à très faible niveau de bruit, intégrée dans le LTC6360, procure un rail de tension négative interne, permettant de se passer d’une alimentation négative. Par rapport aux amplificateurs classiques, alimentés sur une seule alimentation et à sortie rail-à-rail, dont l’excursion commence à quelques centaines de millivolts à partir de la masse, le LTC6360 offre une linéarité et une gamme dynamique améliorées pour les applications qui bénéficieront de l’excursion de sortie à partir de zéro volt vrai.
Le LTC6360 réalise une précision remarquable et est idéal pour piloter des CAN SAR (convertisseur analogique-numérique à registre à approximations successives) de 16‑bits et 18‑bits. La tension de décalage de zéro en entrée est inférieure à 250µV max., et le niveau de bruit est de seulement 2,3nV/Ö Hz, ce qui procure une gamme dynamique excellente. Le temps d’établissement du composant à 16‑bits est de 150ns, sa bande passante à -3dB est de 250MHz en boucle fermée. La distorsion harmonique (HD2/HD3) est de -103dBc / -109dBc à fentrée = 40kHz. Le LTC6360 est stable au gain unité, ainsi peut-il être utilisé en tant qu’amplificateur tampon pour obtenir le niveau de bruit de sortie le plus faible. La sortie est conçue pour piloter un filtre RC série, avec une résistance de 10ohms et un condensateur de 330pF, bien que des condensateurs de plus forte capacité puissent être aussi pilotés.
Le LT6360 est disponible en boîtiers MSOP et DFN, 3 mm x 3 mm, de 8 broches, et est spécifié sur les gammes de températures commerciales (0°C à 70°C), industrielles (-40°C à 85°C) et étendues (-40°C à 125°C).
