Régulateur abaisseur, 2MHz, deux canaux, 42V en entrée

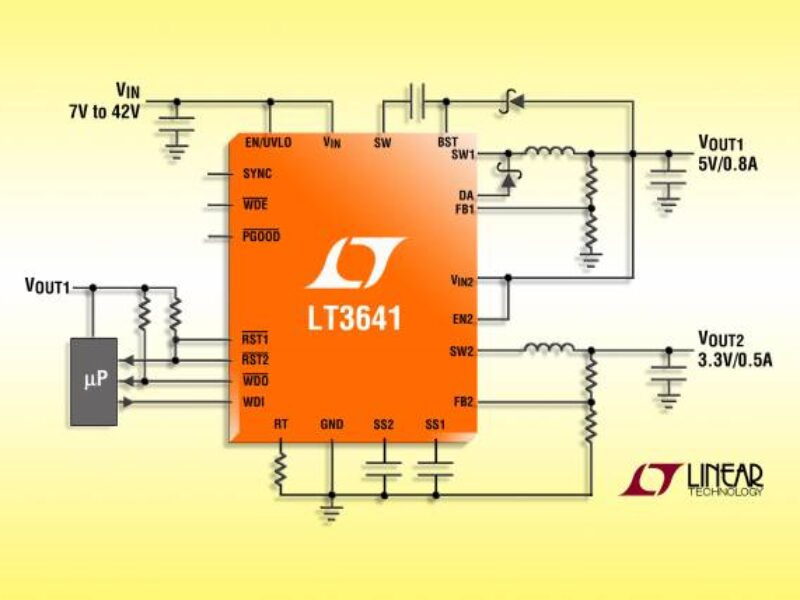

Le LT3641 utilise une conception unique à deux canaux, avec un canal d’entrée, à redressement non synchrone, de forte tension d’entrée (de 4V à 42V et protection contre les surtensions de 55V), qui génère un courant de sortie de 1,3A, combiné à un canal à redressement synchrone, de tension d’entrée moins élevée (2,5V à 5,5V) qui délivre un courant continu de sortie pouvant atteindre 1,1A. Bien que le composant permette des entrées séparées pour chaque canal, la plupart des applications se serviront de la sortie du canal à forte tension pour alimenter le canal de tension plus faible, offrant ainsi deux sorties tout en optimisant le rendement et la fréquence de découpage. Par exemple, en fonctionnant avec une tension nominale d’entrée de 12V et une fréquence de découpage de 2MHz, le LT3641 peut générer en sortie 3,3V, 600mA, avec un rendement de 85%, via son canal de forte tension, et une tension de sortie de 1,8V, 800mA, avec un rendement de conversion secondaire de 90%, via son canal basse tension.
Le microprocesseur superviseur intégré convient aux applications de grande fiabilité comme les unités de contrôle électronique de l’automobile. Le LT3641 possède une minuterie de réinitialisation à la mise en marche pour chaque canal et une minuterie de chien de garde en commun. Le réglage des durées de temps mort de réinitialisation et de chien de garde se fait de façon indépendante via des condensateurs extérieurs. Les spécifications de précision serrée et l’immunité aux impulsions assurent une réinitialisation fiable d’un système, sans déclenchement erratique. Le LT3641 intègre la gestion de la minuterie de chien de garde à fenêtre pour détecter les fronts descendants de l’entrée du chien de garde (WDI) trop serrés ou trop éloignés les uns des autres.
