Régulateur à découpage, ± 6 A, haut rendement, pour terminaison DDR

Régulateur à découpage, ± 6 A, haut rendement, pour terminaison DDR

Nouveaux produits |
Par eeNews Europe

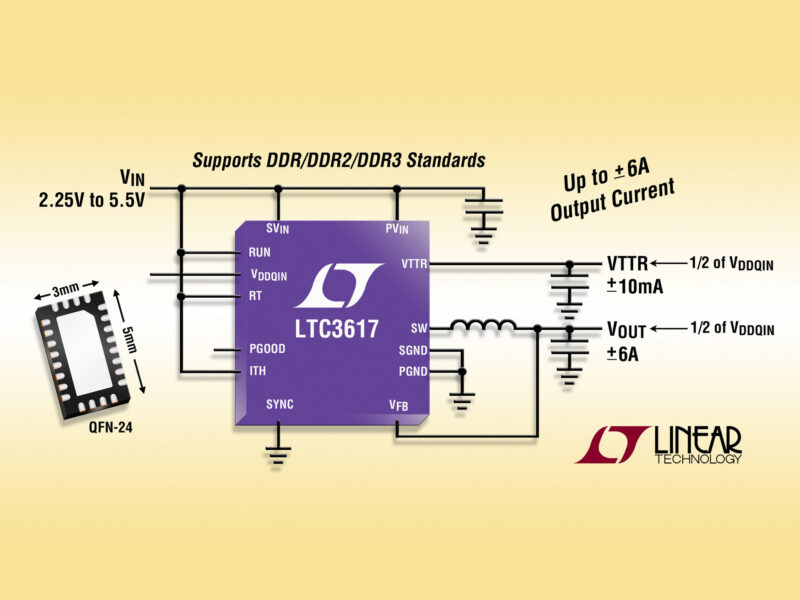

Le circuit LTC3617 fonctionne à partir d’une tension d’entrée, comprise entre 2,25 V et 5,5 V, et autorise des fréquences de commutation aussi hautes que 4 MHz et de très petits composants externes. Ceci conduit à une empreinte compacte  qui a la préférence des ordinateurs de bureau et des applications à cartes graphiques qui nécessitent  ± 6 A ou moins pour la terminaison DDR.  Les transistors commutateurs internes, synchrones, haut et bas, ont des résistances RDS(0N) respectives de seulement 35 mohms et 25 mohms, pour des rendements aussi élevés que 93%, ce qui supprime le besoin d’une diode de roue libre, tout en minimisant le nombre de composants externes et la surface de carte. Le LTC3617 utilise une architecture à mode courant, avec fréquence constante. La fréquence de commutation peut être fixée entre 300 kHz et 4 MHz par une seule résistance externe. Cette possibilité de fréquence élevée permet l’emploi de condensateurs de plus petites valeurs, tout en maintenant une faible ondulation de tension en sortie. Pour les applications sensibles au bruit de commutation, le LTC3617 peut être synchronisé à une horloge externe, jusqu’à 4 MHz. Le fonctionnement en mode continu forcé aide à réduire le bruit et les interférences RF. En option, une compensation externe permet d’optimiser la réponse aux transitoires, sur une large gamme des charges et des condensateurs de sortie. Le composant utilise un circuit de blocage en cas de surtension en entrée pour protéger l’alimentation d’entrée contre une surtension inverse.
Pour des performances thermiques optimales, le LTC3617 est présenté en boîtier QFN de 24 broches, 3 mm x 5 mm, à performances thermiques renforcées. Le composant est garanti pour fonctionner de – 50°C à 125°C.

www.linear.com/product/LTC3617
