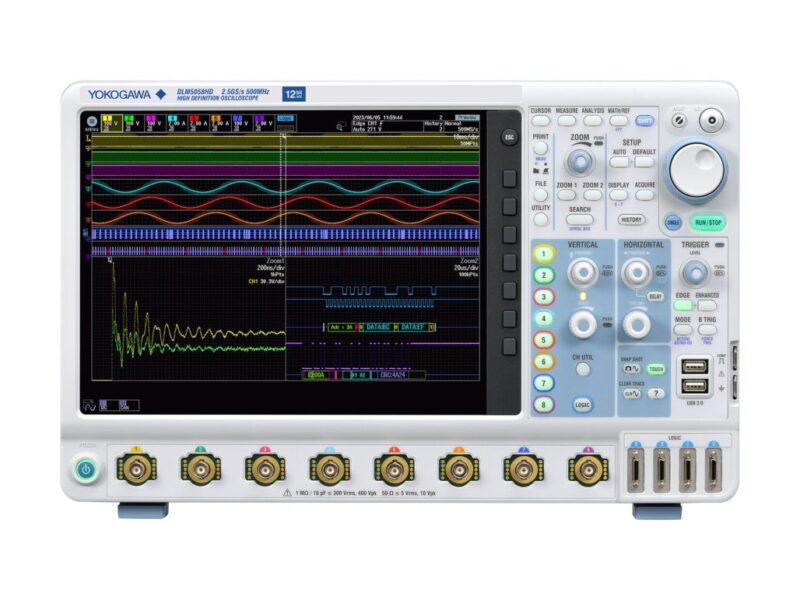

Yokogawa Test & Measurement Corporation annonce la sortie des oscilloscopes haute définition série DLM5000HD.
Positionnée comme une version haute performance de la série DLM5000, la série DLM5000HD élargit la gamme d’oscilloscopes de Yokogawa avec des modèles d’une bande passante de 500 MHz et 350 MHz. Ils offrent une résolution plus élevée permettant une analyse plus précise des signaux, et sont dotés de fonctions qui améliorent la convivialité et facilitent la configuration. Les oscilloscopes mixtes série DLM4000 à huit voies de Yokogawa, lancée en 2012, et la série DLM5000 qui lui succède, lancée en 2020, se sont avérées populaires auprès des développeurs d’appareils électroniques et mécatroniques. Toutefois, compte tenu de l’importance croissante accordée ces dernières années aux mesures qui contribuent à décarboniser la société, il devient nécessaire d’améliorer l’efficacité énergétique des moteurs, des onduleurs et des systèmes liés aux énergies propres, tels que les équipements de production d’électricité à partir de l’énergie solaire. Ce besoin se fait particulièrement ressentir en électronique de puissance, où l’augmentation des applications et de la production de moyens de puissance de nouvelle génération qui utilisent des technologies en carbure de silicium (SiC), exigent une précision de mesure toujours plus grande. La série DLM5000HD répond à ces besoins grâce à ses mesures multivoies et à sa résolution améliorée sur l’axe vertical.
Caractéristiques principales
La série DLM5000HD se compose de deux modèles 8 voies (500 MHz DLM5058HD et 350 MHz DLM5058HD) et de deux modèles 4 voies (500 MHz DLM5054HD et 350 MHz DLM5034HD). La série DLM5000HD offre une résolution verticale de 12 bits, 16 fois supérieure à celle de la série DLM5000 existante, permettant une plus grande précision dans l’observation des signaux. Cette caractéristique est particulièrement intéressante pour les développeurs d’onduleurs nouvelle génération, car elle permet d’observer avec précision d’infimes variations sur des signaux à haute vitesse. Il est ainsi possible de détecter des phénomènes susceptibles de provoquer des anomalies inattendues.
Autre caractéristique utile de la série DLM5000HD, la fonction auto-setup d’analyse du bus série. Elle permet de gagner du temps en définissant automatiquement le débit et un niveau de seuil optimal. Elle peut désormais être utilisée avec des courbes déjà enregistrées. Cela signifie que l’auto-setup peut même être utilisé avec des signaux à basse fréquence, améliorant ainsi le travail de développement et d’analyse des bus embarqués.
La série DLM5000HD peut stocker jusqu’à 1 milliard de points de données, soit le double de la série DLM5000. Cela permet aux utilisateurs de stocker des données historiques sur 200 000 courbes historiques*. Il permet, de plus, de doubler le nombre de courbes pouvant être recherchées et comparées avec la mémoire étendue. Un seul appareil permet donc aussi bien de mesurer le comportement des systèmes de freinage, que d’analyser d’autres systèmes qui nécessitent d’être enregistrés à des vitesse d’échantillonnage élevé pendant plusieurs millisecondes, améliorant ainsi le travail de développement et d’analyse.
Comme pour la série DLM5000, les mesures peuvent être capturées sur 16 voies analogiques et 64 bits logiques (huit voies logiques de 8 bits) en utilisant la fonction de mesure synchrone sur deux appareils (DLMsync), pour faire fonctionner deux unités à 8 voies. Cela permet de mesurer simultanément les signaux analogiques et logiques pour, par exemple, analyser de nombreuses séquences de mise sous tension lors du débogage d’une unité de contrôle électronique, par exemple.
