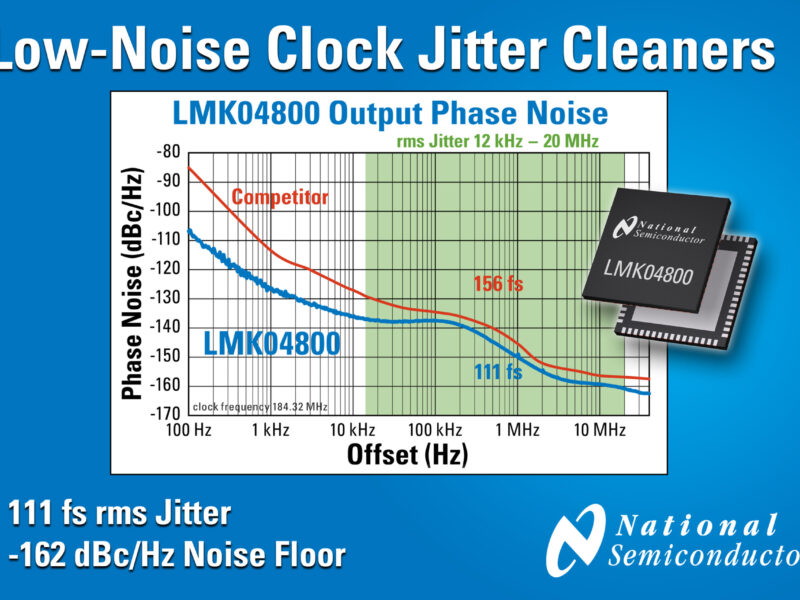

Nettoyeurs de jitter d’horloge, très faible bruit de phase
La famille LMK04800 est composée de quatre circuits : LMK04808, LMK04806, LMK04805 et LMK04803, et est optimisée pour générer différentes fréquences de sortie jusqu’à 1.5 GHz pour synchroniser des CNA, des CAN, des SerDes ou des FPGA. Grâce à un certain nombre de fonctions intégrées comme holdover (maintien), switchover (commutation), retard numérique, retard analogique, diviseur pair/impair, et 12 sorties avec format de sortie programmable (LVDS/LVPECL/LVCMOS), les circuits LMK04800 sont extrêmement flexibles et peuvent être configurés pour un grand nombre d’architectures, tout en permettant de réduire le nombre de composants et le travail de conception nécessaire à l’implantation de ces fonctions. Cette combinaison unique de performance et d’intégration fonctionnelle réduit la complexité de l’architecture d’horloge et fournit aux concepteurs de multiples options, leur permettant de faire le meilleur compromis entre la performance du système, le nombre de composants et le coût. Les circuits nettoyeurs de jitter d’horloge LMK04800 associés aux amplis op et aux CAN rapides de National (LMH6554, LMH6517, ADC12D1600, ADC12D1000, et ADC16DV160) fournissent une solution traitement du signal complète.
www.national.com/pf/LM/LMK04800.html.
