Isolateur 6 canaux pour interface logique/SPI/I2C, à deux lignes de tension réglables

Isolateur 6 canaux pour interface logique/SPI/I2C, à deux lignes de tension réglables

Nouveaux produits |
Par Alain Dieul



Ces lignes peuvent être réglées à partir de la tension basse de 0,6 V pour l’alimentation auxiliaire, alors que l’alimentation de niveau logique isolée peut descendre jusqu’à 1,8 V pour les interfaces SPI. Chacune des alimentations possède une broche de réglage précis de la limite de l’intensité du courant et la possibilité d’ajuster la tension via des résistances externes.

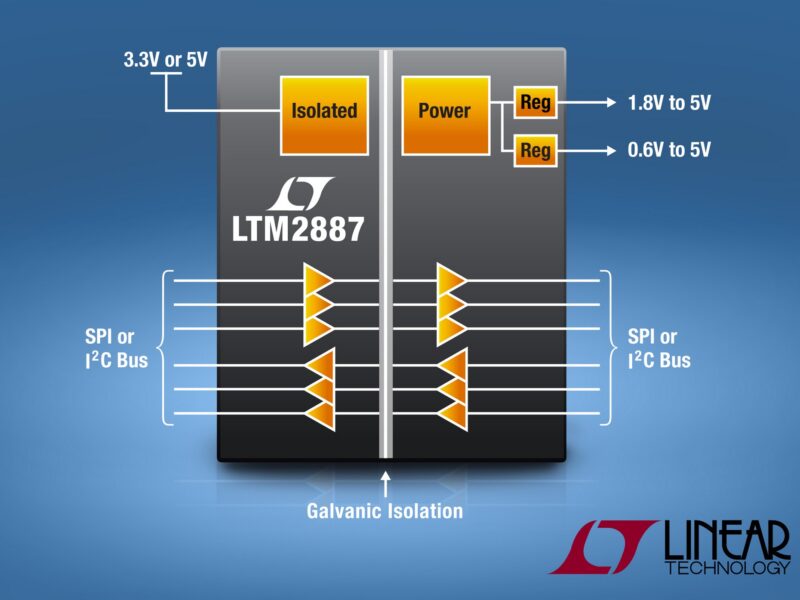

Dans les applications de systèmes industriels, les différentiels de tensions de masse peuvent beaucoup varier, dépassant souvent l’intervalle toléré, ce qui peut conduire à une interruption des communications, voire même, à la destruction des composants. Ce circuit sépare les masses en isolant électriquement l’interface de niveau logique de chaque côté d’une barrière d’isolement interne. Ce double isolement inductif résiste à des différentiels de masse importants pouvant atteindre 2500Veff.
Un convertisseur DC/DC isolé, à faible niveau d’interférences électromagnétiques (IEM), alimente le module et procure l’alimentation isolée à l’interface de communications et aux lignes de tension de sortie. Une broche d’alimentation de niveau logique séparée autorise une interface directe avec les microcontrôleurs basse tension jusqu’à 1,62 V, et une broche ON permet le contrôle d’arrêt du composant et réduit la consommation à moins de 10 µA.

Cet isolateur assure des communications ininterrompues en cas de signaux transitoires en mode commun supérieurs à 30 kV/µs et une protection renforcée contre les décharges électrostatiques, modèle du corps humain, (ESD HBM) de ±10 kV à travers la barrière d’isolement.


Ce circuit est donc proposé en deux versions d’interface de communications. Le modèle indice « I » est compatible avec les interfaces I2C jusqu’à 400 kHz, avec des signaux de données série bidirectionnels (SDA) et d’horloge (SCL), ainsi qu’avec trois signaux de niveau logique CMOS isolés supplémentaires qui fonctionnent jusqu’à 10 MHz. Le modèle indice « S » est compatible avec une interface SPI et procure un total de six canaux de communication avec isolateur numérique CMOS. Tous les canaux fonctionnent jusqu’à 10 MHz et comprennent trois signaux directs (CS, SCK et SDI) et trois signaux inverses (SDO, DO1 et DO2). Pour une configuration de communications à interface SPI, la vitesse d’horloge maximum est de 8 MHz pour une communication unidirectionnelle ou de 4 MHz pour un fonctionnement aller-retour bidirectionnel.

Présenté en boîtier BGA de 15 x 11,25 x 3.42 mm dans les classes de température commerciales (0 à 70°), industrielles (-40 °C à +85 °C) et de l’automobile (-40 °C à +105 °C), cet isolateur existe dans les versions de tension d’alimentation 3,3 V ou 5 V. Tous les circuits intégrés et les composants passifs sont encapsulés dans ce boîtier µModule conforme aux normes RoHS.

www.linear.com/isolators
