Détecteur optique réfléchissant compact

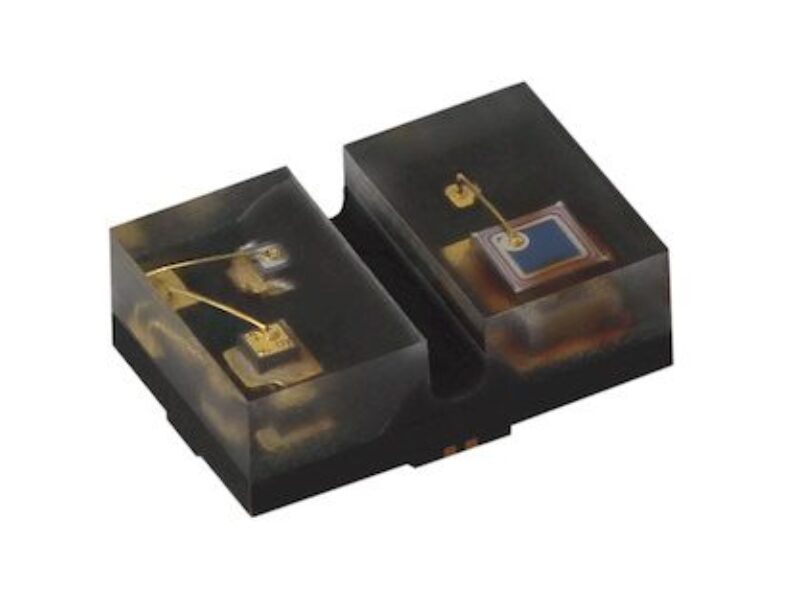

Le VCNT2030 de Vishay Semiconductors est doté d’un laser à cavité verticale (VCSEL) et d’un phototransistor au silicium dans un boîtier miniature de 1,85 x 1,2 x 0,6 mm. Un gain de place par rapport aux solutions de la génération précédente et de meilleures performances avec un rapport de transfert de courant (CTR) plus élevé, une distance de détection accrue et une consommation d’énergie réduite.
Dans ce nouveau dispositif compact, la source de lumière émettrice et le détecteur sont dans le même plan. Il offre ainsi une excellente suppression de la diaphonie interne grâce à l’angle d’émission étroit de ± 17° du VCSEL, qui améliore les performances de proximité derrière une protection transparente. Le signal de sortie analogique du VCNT2030 au niveau du phototransistor dépend de la quantité de lumière émise par le VCSEL et réfléchie par un objet dans le champ de vision du capteur et la distance de détection de 15 mm est trois fois plus élevé que le produit concurrent le plus proche.
Gain de place sur le circuit imprimé
Le VCNT2030 économise plus de 40 % d’espace sur le circuit imprimé par rapport aux dispositifs de la génération précédente, s’ouvrant ainsi à des applications pour la commutation optique dans les infrastructures industrielles, les télécommandes, les ordinateurs portables et de bureau, les appareils ménagers, l’électronique grand public et les applications de mesure ; le codage optique pour la commande de moteurs dans les vélos électriques, les voiturettes de golf et dans l’univers agricole, les tracteurs et les moissonneuses…Autres applications, comme la détection de présence du papier dans les imprimantes et les scanners. Dans ces applications, le faible courant d’attaque de 8 mA du VCSEL du dispositif suffit pour obtenir les mêmes performances que les solutions utilisant des émetteurs infrarouges de 20 mA, ce qui réduit considérablement la consommation d’énergie.
La plage de détection du capteur est de 0,3 à 6 mm, avec une longueur d’onde d’émission de 940 nm et un courant de sortie typique de 2,5 mA, ce qui représente un CTR typique de 31 % dans les conditions d’essai. Cette valeur est supérieure de plus de 100 % à celle des solutions de la génération précédente. Le détecteur présente un niveau de sensibilité à l’humidité (MSL) de 3 pour la soudure par refusion conformément à la norme J-STD-020. Il est également conforme à la directive RoHS, sans halogène et Vishay Green.
