Convertisseurs DC-DC industriels 6 W et 8 W en boîtier DIP-16

Convertisseurs DC-DC industriels 6 W et 8 W en boîtier DIP-16

Nouveaux produits |
Par Alain Dieul



Ces convertisseurs se déclinent en 14 variantes pour chaque série de puissance débitée. Ils sont tous munis d’entrées ultra-étendues de 4:1, sept modèles disposant d’entrées de 9 à 36 V et sept autres d’entrées de 18 à 75 V. Au sein de chacune de ces deux catégories, il existe un choix de cinq modèles à sortie simple offrant des tensions de 3,3 V, 5 V, 12 V, 15 V ou 24 V et deux modèles à sortie double de +12/-12 V ou +15/-15 V.

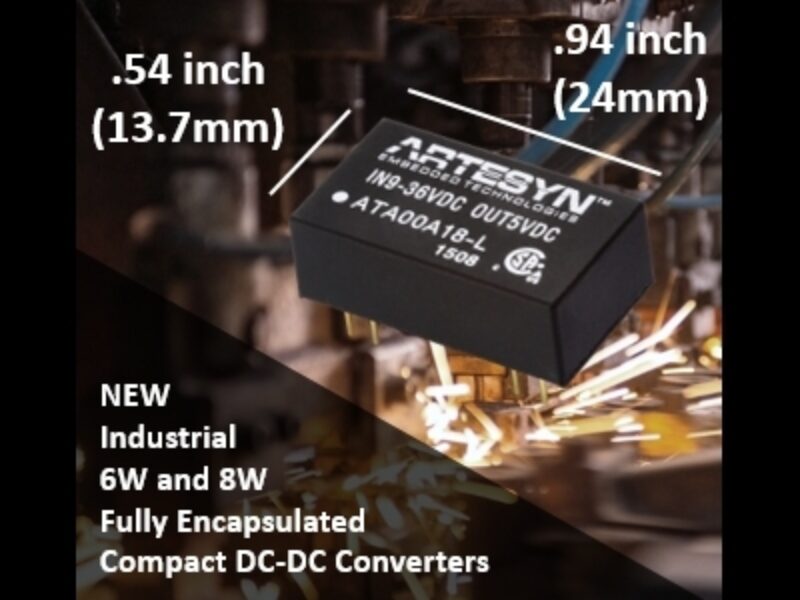

Entièrement encapsulés dans un boîtier DIP-16 métallique blindé de 24 x 13,7 mm, ces circuits ne mesurent que 8 mm de haut. Ce faible facteur de forme permet de réduire au minimum l’espace occupé sur la carte tout en autorisant une puissance volumique très élevée.
Les modèles de 8 W offrent une plage de température de fonctionnement comprise entre -40 °C et +80 °C, alors que ceux de 6 W peuvent fonctionner jusqu’à 90 °C, avec un déclassement adapté dans les deux cas.

D’un rendement de conversion atteignant 86%, ces convertisseurs utilisent une commutation à fréquence fixe de 370 kHz afin de réduire au minimum le besoin de filtrage EMI externe et de répondre à la norme EN 55022, classe A et niveau A de la FCC en matière de bruits conduits. Les fonctionnalités standard comprennent une tension d’isolement entrée/sortie de 1500 VCC, une consommation à vide quasi nulle, pas d’exigences de charge minimale, une commande marche/arrêt à distance et une protection contre les surcharges et les courts-circuits.

www.artesyn.com/série ATA
