Contrôleurs PoE++ délivrant jusqu’à 90 W aux composants alimentés

Contrôleurs PoE++ délivrant jusqu’à 90 W aux composants alimentés

Nouveaux produits |
Par eeNews Europe

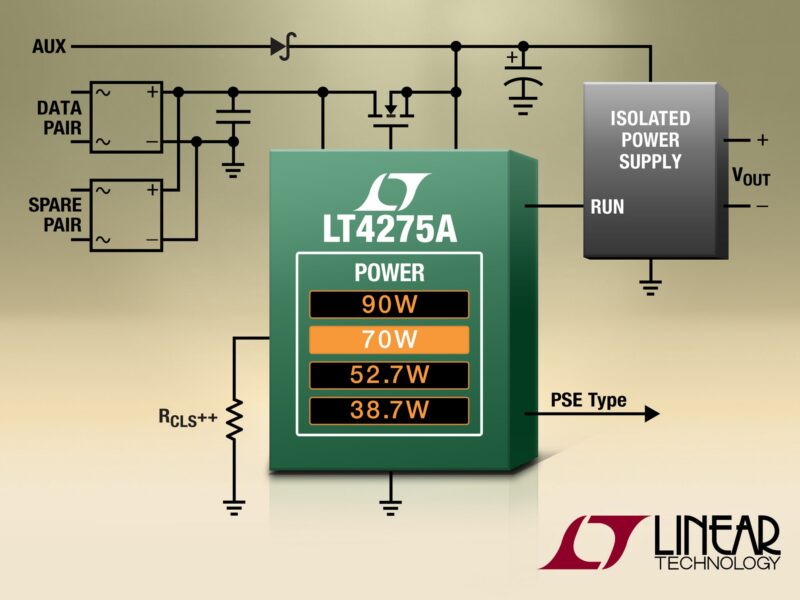

Ce standard utilise un procédé de classification qui permet, simplement, aux contrôleurs d’équipements fournisseurs d’énergie (PSE) et aux contrôleurs PD LTPoE++ de communiquer avec fiabilité entre eux tout en maintenant une interopérabilité avec l’équipement au standard IEEE. Les LT4275A (LTPoE++), LT4275B (PoE+) et LT4275C (PoE) fournissent la puissance aux charges des  PD en utilisant seulement qu’un circuit intégré. Contrairement aux contrôleurs traditionnels qui intègrent le MOSFET de puissance, ce circuit contrôle un MOSFET externe pour réduire fortement la dissipation de chaleur totale et maximiser le rendement en puissance, spécialement important aux niveaux élevés de puissance. Cette approche permet aux utilisateurs de dimensionner le MOSFET en fonction des demandes spécifiques en température et rendement de leurs applications, autorisant l’utilisation de MOSFET à faible résistance passante RDS(ON) de 30 mohms si nécessaire. Le contrôleur reconnaît un PSE soit de Type 1 compatible avec le niveau de puissance IEEE 802.3af de 13 W, soit de Type 2 compatible avec le niveau de puissance IEEE 802.3at de 25,5 W ou de produits LTPoE++ compatibles avec les niveaux de puissance de 38,7 W à 90 W et s’accordant en conséquence. Pour une allocation efficace de puissance, les utilisateurs de PD peuvent configurer une classification qui représente l’usage de la puissance du composant alimenté.
Avec une tension d’entrée nominale de 100 V max. le contrôleur survit et protège les PD de la plupart des crêtes de tension ordinaires des lignes Ethernet. Une alimentation auxiliaire, programmable, avec les caractéristiques concernant la corruption de signature, assure un fonctionnement à partir de 9 V. Le circuit comprend également une sortie d’indicateur de tension régulée, une résistance de signature sur la carte, un blocage en cas de sous tension et une protection thermique complète.
Présenté dans les classes de températures industrielles, de -40 °C à 85 °C, et de l’automobile, de -40 °C à 125 °C, ce composant est disponible en petits boîtiers MSOP de 10 broches ou DFN de 3 x 3 mm, conformes RoHS.



www.linear.com/product/LT4275
