Capteur de courant pour modules d’alimentation d’onduleurs de traction automobile triphasés
Le HAH3DR S07/SP42 proposé par LEM est un capteur de courant compact conçu pour les modules d’alimentation triphasés 800 V.
Les développeurs d’onduleurs de traction automobile utilisent de plus en plus des modules d’alimentation triphasés tels que le très populaire Hybridpack Drive, ayant largement fait ses preuves, et produit par Infineon. Ces modules adoptent dorénavant la technologie MOSFET SiC la plus efficace, permettant aux véhicules d’utiliser des systèmes de batterie 800 V qui assurent un chargement plus rapide et une plus longue autonomie de conduite.

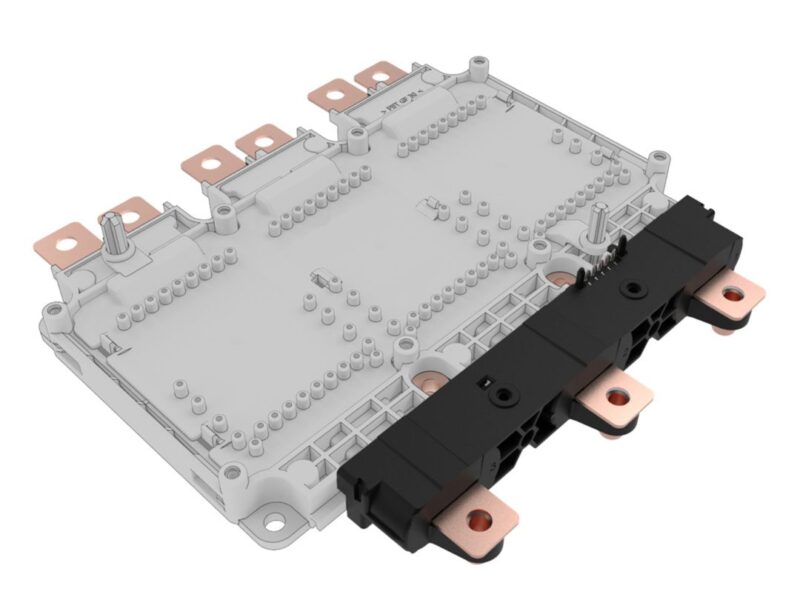

Le capteur triphasé HAH3DR S07/SP42 a été conçu pour s’intégrer à ces modules d’alimentation 800 V. Entièrement calibré en température et stable pendant toute la durée de vie du produit, il permet une commercialisation rapide avec peu d’efforts en R&D, ce qui en fait le produit idéal pour les sociétés Developpant des petites platformes automobiles, des camions, des camions et des bus et qui sont restreintes par des ressources R&D limitées.
Large plage de courant
Le nouveau capteur de courant offre un large éventail de plages de mesure du courant, allant de 700 A à 1200 A ; de plus, par rapport aux capteurs existants dans la famille HAH3DR, les caractéristiques d’isolation du boîtier ont été améliorées pour répondre au défi des batteries 800 V. Tout comme le nouveau capteur, LEM offre également un large choix de boîtiers et d’options de mesure du courant.
Le HAH3DR S07/SP42 est doté d’une ouverture agrandie unique, qui s’adapte aux busbar d’une épaisseur maximale de 1,5 mm, le rendant compatible avec la dernière génération de modules d’alimentation. Il est également compatible avec des modules d’alimentation conçus par d’autres fournisseurs, tels que le Acepak Drive de ST Microelectronics, le SSDC de ON Semi, ou bien encore le Starpower et le CRRC.
En tant qu’amélioration d’une famille de produits ayant fait ses Ayant fait ses preuves sur le marché, le HAH3DR S07/SP42 est rétrocompatible avec la première génération d’onduleurs HAH3DR S07/SP4 400 V, évitant ainsi d’avoir à effectuer quelque modification du système que ce soit pour pouvoir utiliser ce nouveau composant.
Le HAH3DR S07/SP42 est un produit soumis à des contrôles de qualité, adapté pour les applications de sécurité devant respecter le standard ISO 26262 dans des conditions particulières, et pour lesquelles LEM peut fournir un certificat de sécurité permettant aux clients d’atteindre le niveau d’intégrité de sécurité automobile (ASIL) D au niveau de l’onduleur.
