Codeur à effet Hall compact, fiable et robuste à faible encombrement
Le codeur monotour à effet Hall HSM14F de Megatron est extrêmement compact, avec une hauteur de boîtier de seulement 6,2 mm.
Parmi les autres caractéristiques de ce codeur, citons sa haute résolution et sa longue durée de vie. Grâce à l’électronique redondante optionnelle, le codeur peut également être utilisé dans des applications où les exigences en matière de sécurité de fonctionnement sont plus élevées.

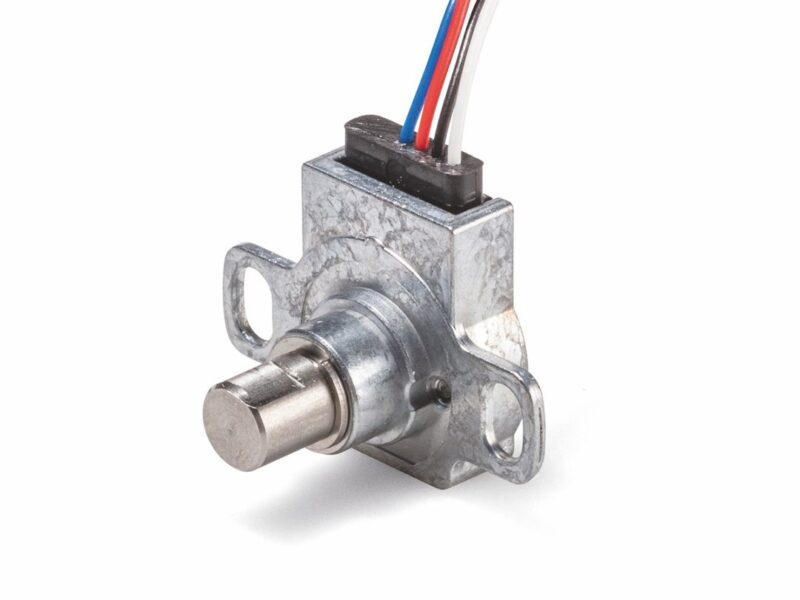

Le HSM14F monté sur bride, a une hauteur de boîtier très réduite et un diamètre de seulement 14 mm. Ses dimensions compactes en font le capteur angulaire idéal pour toutes les applications où l’espace pour son ‘installation est limité. Il offre de plus une résolution de 12 bits (4096 pas) et un angle de rotation électriquement efficace de 360°. Des angles de 90°, 180° et 270° ainsi que des valeurs personnalisées sont également possibles.
Avec une plage de température de fonctionnement de -40 à +105 °C et une protection IP65, ce codeur convient aux applications soumises à des exigences environnementales accrues. Le roulement à billes intégré a une durée de vie de 100 millions de tours et la vitesse de fonctionnement maximale est de 400 tr/min.
Pour une production en série, Megatron est en mesure de modifier le HSM14F selon les besoins du client. Par exemple, des sorties PWM, des signaux de sortie personnalisés, des géométries d’arbre différentes, l’aplatissement de l’arbre ou des assemblages de câbles sont possibles.
Ce codeur à effet Hall vient compléter les codeurs incrémentaux optiques SPF et SPFH, qui offrent une large gamme de résolutions tout en nécessitant un espace d’installation minimal. Disponibles en version à arbre plein ou creux, ils constituent une excellente solution pour les applications exigeantes. Les versions à roulement à billes du SPF offrent une très longue durée de vie, tandis que les modèles à manchon sont adaptés aux applications de commande manuelle.
Codeurs micro-optiques
Les codeurs micro-optiques ont un diamètre de boîtier de 16 mm pour une hauteur de 9,83 mm (SPF) avec un arbre plein ou 8,92 mm (SPFH) avec un arbre creux. Ces codeurs, dont les résolutions vont de 250 à 4096 impulsions par tour, sont adaptés aux applications médicales, de métrologie, d’instrumentation et de robotique, où l’espace est souvent restreint.
Doté d’un arbre plein, le SPF peut être équipé de roulements à billes pour une durée de vie maximale ou de manchon, selon l’application. Ce dernier offre un choix de couples d’arbre qui procurent une sensation tactile agréable en utilisation manuelle. Le large choix de diamètres d’arbre – 3,175 mm, 6 mm et 6,35 mm – permet également au SPF d’être utilisé dans des applications souvent réservées aux potentiomètres.
L’arbre creux SPFH utilise l’arbre de l’application et permet une vitesse de fonctionnement maximale de 48 000 tr/min en fonction du nombre d’impulsions. Il est fourni en tant que codeur en kit et utilise un disque codeur innovant à clipser qui peut s’adapter à des diamètres d’arbre de 1,5 mm ou 2 mm.
Les deux codeurs sont connectés par un connecteur à 5 broches au pas de 0,8 mm. Ils fournissent un signal TTL fiable sous la forme de signaux A, B et Z (index).
