Barrettes de diodes TVS pour la protection des applications haute vitesse

Barrettes de diodes TVS pour la protection des applications haute vitesse

Nouveaux produits |
Par Alain Dieul



Les utilisations types de ces diodes TVS comprennent la protection d’interfaces haute vitesse pour TV LCD/PDP, écrans LCD/LED, ordinateurs portables, Ultrabooks, systèmes d’affichage pour automobiles, écrans plats, signalisation numérique, appareils photo/projecteurs HD et interfaces USB et HDMI.

Leur ultra faible capacité de charge de juste 0.3 pF en fait un composant particulièrement bien adapté pour la protection de broches à signaux haute vitesse telles que V-by-One, DisplayPort intégrés, HDMI 1.0 à 2.1 et USB 2.0/3.0/3.1, sans sacrifier l’intégrité du signal.
En effet, sa faible résistance dynamique  de 0.4 ohm garantit la tension limite nécessaire à la préservation de l’intégrité du signal et à la minimisation des pertes de données, tout en offrant un dispositif plus robuste contre les risques électriques. En outre, leur faible encombrement facilite l’intégration.
Les fabricants peuvent ainsi assurer une protection contre les DES au-delà du niveau maximum recommandé par la norme IEC, ainsi que contre une multitude d’autres risques, afin de garantir la fiabilité de leurs produits.

« En plus de leurs faibles capacité de charge et résistance dynamique, les barrettes de diodes TVS série SP8008 offrent aux concepteurs de circuits les avantages d’un facteur de forme compact, » explique Tim Micun, responsable Monde pour les produits Barrettes de diodes TVS chez Littelfuse. « Leur boîtier μDFN-14 économise de l’espace sur les cartes PCB et supporte un routage direct des lignes de données. »

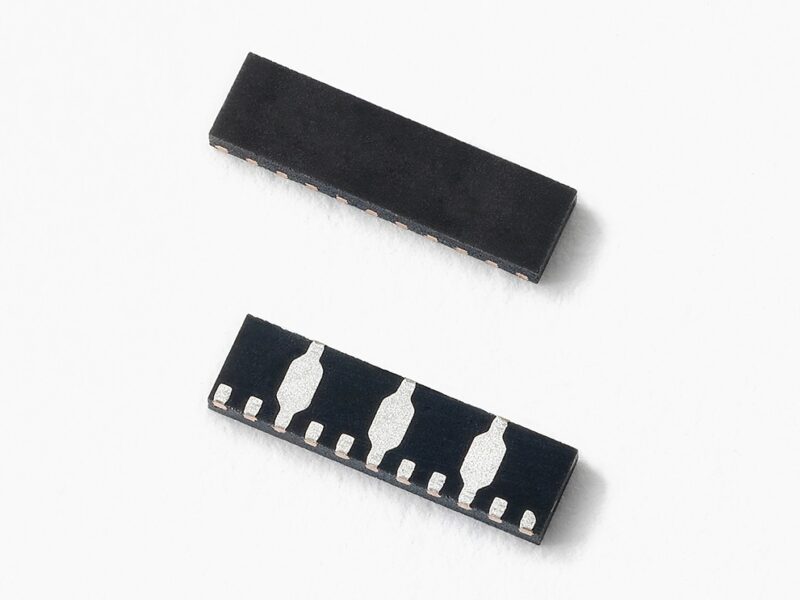

Encapsulées en boîtiers µDFN-14 à monter en surface, ces barrettes de diodes TVS sont fournies en bandes montées sur bobines de 3000 unités.

www.littelfuse.com/série SP8008
