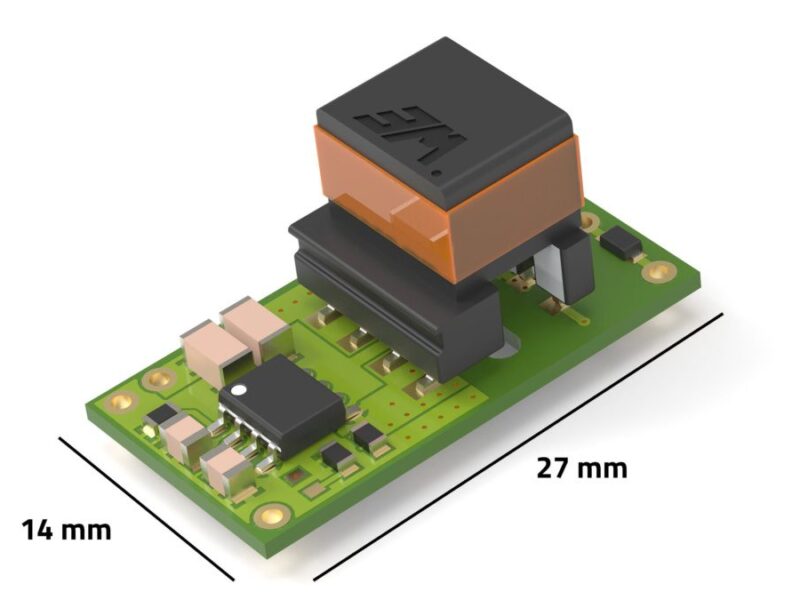

Transformateurs pour commande de grille MOSFET SiC
La série WE-AGDT proposée par Würth Elektronik est une série de transformateurs de commande de grille auxiliaire pour des alimentations auxiliaires isolées jusqu’à 6 W ciblant spécifiquement les systèmes de commande de grille pour MOSFET SiC et IGBT.
Dans ces conceptions, l’aspect le plus crucial est la capacité interbobinage du transformateur en raison du dV/dt élevé, qui est commun dans les conceptions utilisant des dispositifs à large bande passante. Les nouveaux produits de cette série présentent une capacité interbobinage de seulement 0,68 pF et des tensions de sortie pouvant atteindre 30 V. Les options comprennent maintenant les topologies LLC, demi-pont ou Flyback et une ou deux sorties qui peuvent être utilisées dans des applications unipolaires ou bipolaires.
Le WE-AGDT est conforme à la norme de sécurité IEC 62368-1/IEC 61558-2-16 et il est qualifié AEC-Q200. Les transformateurs conviennent aux entraînements industriels, aux onduleurs de moteurs à courant alternatif, aux stations de charge HEV/EV, aux onduleurs solaires, aux dispositifs d’alimentation sans interruption et à la correction active du facteur de puissance.
