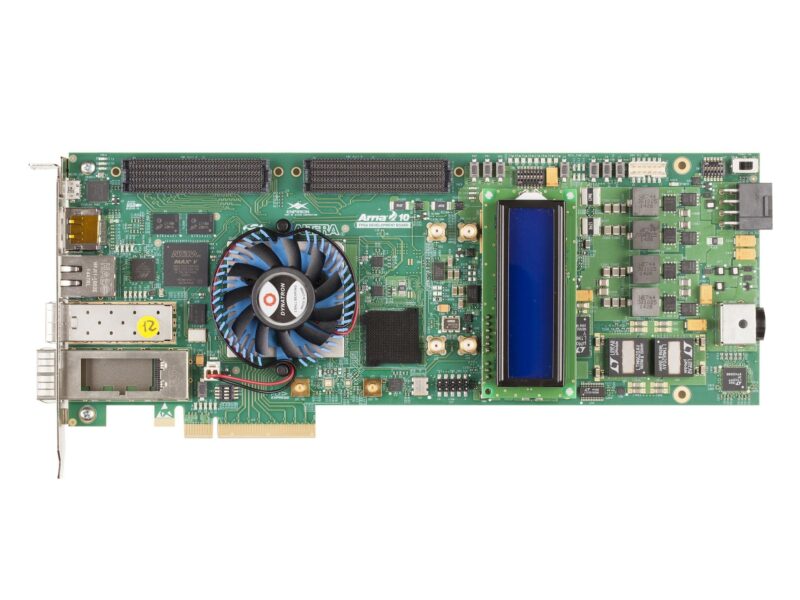

Solutions d’alimentation éprouvées pour Altera Arria 10 FPGA
Ainsi, le contrôleur LTC3877 à VID avec le régulateur DC/DC LTC3874 à double phase fournissent jusqu’à 105 A sous 0,95 V pour le rail de tension du cœur, à partir de 12 V en entrée. Afin de compléter les avantages quant aux économies d’énergie du FPGA Arria 10, cette solution possède deux atouts majeurs. En premier lieu, son VID 6 bits parallèles s’interface directement avec le VID intelligent Arria 10 pour réduire la consommation statique et dynamique du FPGA. En second lieu, la mesure du courant de charge par DCR de très faible valeur, à compensation de température, optimise le rendement et la précision du courant.
Autre exemple, le régulateur µModule 20 A LTM4637 offre l’alimentation des émetteurs-récepteurs rapides. Il représente la solution la plus simple et la plus rapide en intégrant une inductance blindée, des MOSFET et un régulateur DC/DC, dans un petit boîtier LGA ou BGA, de seulement 15 x 15 mm.
Des contrôleurs PowerPath à diode idéale, régulateurs µModules pour bus de tension intermédiaire 3,3 V à partir de 12 V en entrée et contrôleurs de protection contre les surtensions, les sous-tensions et l’inversion de tension sont également proposés pour cette application.
