Régulateur à récupération d’énergie 100V, isolé, sans photocoupleur

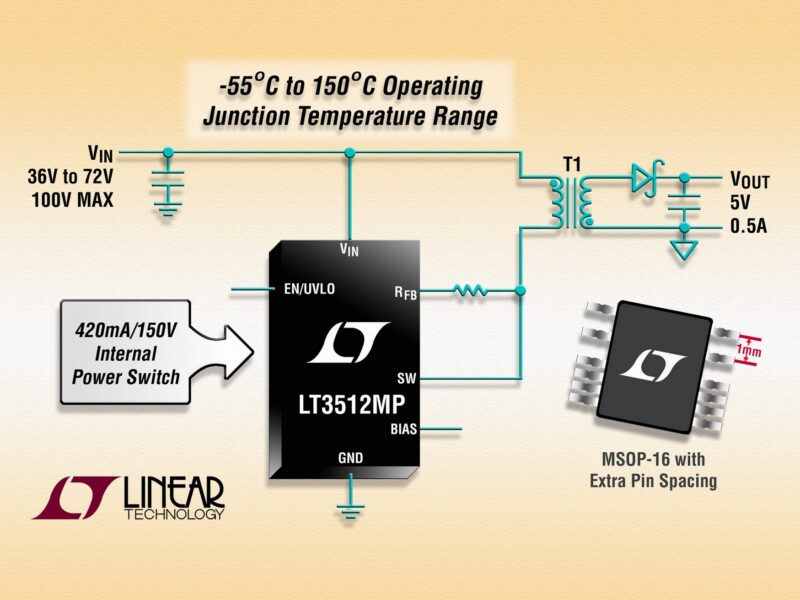

Ce circuit simplifie la conception d’un convertisseur DC/DC isolé. Le LT3512 ne nécessite pas de photocoupleur ni d’un troisième enroulement, ni d’un transformateur d’isolement dans la boucle de régulation, puisque la tension de sortie est détectée directement sur l’enroulement primaire du transformateur de récupération d’énergie. Le LT3512 fonctionne à partir d’une tension d’entrée comprise entre 4,5V et 100V, utilise un transistor commutateur de puissance, de 420mA, 150V, pour des niveaux de puissance de sortie jusqu’à 4,5W, ce qui convient pour une grande variété d’applications des télécommunications, de transmissions de données, de l’automobile, industrielles et médicales.
Le LT3512 fonctionne en mode de conduction limite (BCM), à découpage et à contrôle du courant, permettant une régulation meilleure que ±5%, sur toutes les tensions d’entrée, quelles que soient la charge et la température. Le fonctionnement en mode de conduction limite (boundary mode), également connu sous l’appellation mode en conduction critique (crcm), permet l’emploi d’un transformateur plus petit que ceux employés dans les applications à mode conduction continue équivalentes. La tension de sortie est facilement fixée à l’aide de deux résistances externes et du rapport de transformation du transformateur. Plusieurs transformateurs, mentionnés dans la fiche de caractéristiques, peuvent être utilisés dans de nombreuses applications. Le haut degré d’intégration du composant conduit à un produit d’utilisation simple et sans problèmes, hautement régulé, répondant aux difficultés de conception traditionnelles des alimentations isolées.
www.linear.com/product/LT3512MP
