Olimex donne accès aux 30 E/S de sa carte USB-C Raspberry Pi Pico

Olimex donne accès aux 30 E/S de sa carte USB-C Raspberry Pi Pico

Technologies |
Par Nick Flaherty



Olimex a repensé la carte Raspberry Pi Pico pour donner accès aux 30 lignes d’E/S et plus de puissance grâce au nouveau connecteur USB-C.

 La carte existante dispose de 26 lignes accessibles pour le système Cortex-M0 dual-core RP2040 sur puce conçu par Raspberry Pi.

Pour sa prppre conception Neo6502, Olimex avait besoin d’utiliser les 30 GPIO disponibles sur la puce RP2040. Cependant, seuls 26 étaient disponibles pour l’utilisateur, car le GPIO23 contrôle l’alimentation, le GPIO24 détecte si l’USB est connecté, le GPIO25 est connecté au voyant d’état et le GPIO29 mesure l’alimentation après le régulateur de tension de 3,3 V.

Olimex Raspberry Pi

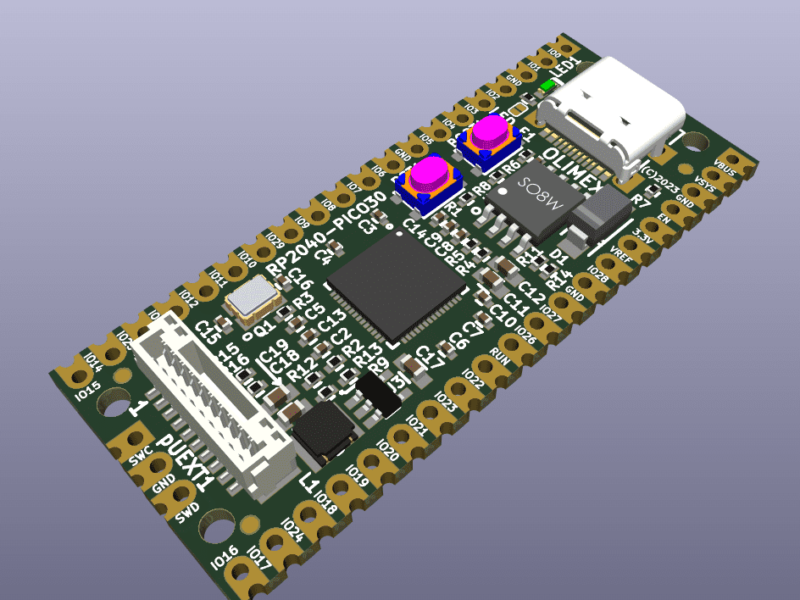

Le RP2040-PICO30 résultant vise à être aussi compatible que possible avec la disposition RP2040-PICO, avec tous les signaux aux mêmes endroits et les quatre lignes de masse supprimées.

La nouvelle carte remplace également le micro-connecteur USB 0,5 A par un connecteur USB-C pouvant fournir jusqu’à 3 A, ajoutant un DC-DC SY8089A pouvant fournir jusqu’à 3 A à 3,3 V.

La carte de 2 Mo est actuellement au stade de prototype et sera disponible à la vente fin mai pour 4.50 €. Une version avec des bornes soudées sera vendue 6.00 €. Il y aura également une version avec 16 Mo de Flash pour 6.50 € sans bornes soudées et 8.00 € avec.



www.olimex.com
