MOSFET à basse résistance à l’état passant : un fonctionnement hautement efficace dans de nombreuses applications

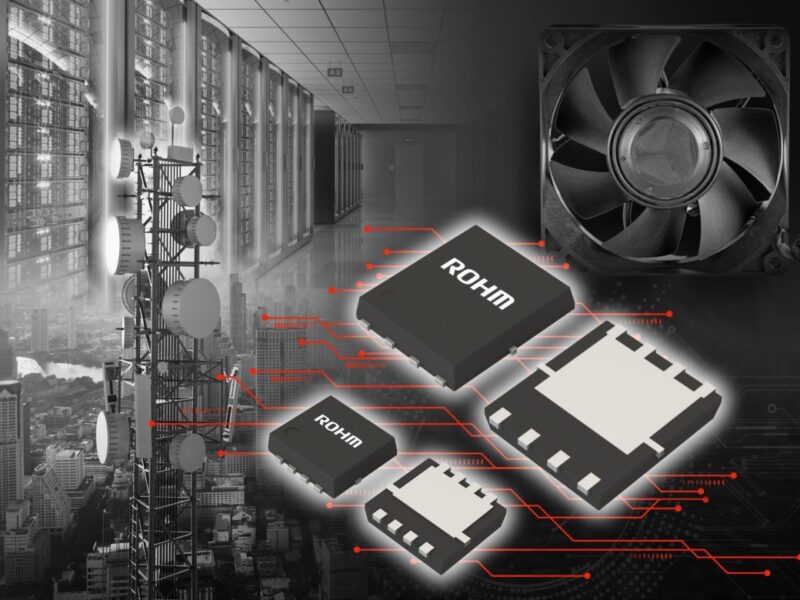

ROHM a développé les MOSFET Nch (40 V/60 V/80 V/100 V/150 V) des séries RS6xxxxBx / RH6xxxxBx avec 13 numéros de pièces, adaptés à des applications fonctionnant sur des alimentations 24 V/36 V/48 V

Ces dernières années, la consommation mondiale d’énergie a augmenté, ce qui a entraîné un besoin de gain d’efficacité pour des équipements industriels tels que des serveurs, des stations de base ainsi que divers moteurs. Dans un certain nombre de ces applications qui utilisent des MOSFET à tension moyenne, utilisés dans divers circuits, les fabricants exigent des pertes de puissance encore moindres. Cependant, les MOSFET généraux se caractérisent par deux paramètres principaux entraînant des pertes de puissance : la résistance à l’état passant (R_DS(on)), qui est inversement proportionnelle à la taille de la puce, et la charge de drain de grille (Qgd) qui augmente proportionnellement avec la taille de la puce, ce qui rend difficile l’obtention des deux. ROHM a amélioré le compromis entre les deux en adoptant des connexions à clips en cuivre et en améliorant la structure de la grille.
Les nouveaux MOSFET atteignent un R_DS(on) de 2,1 mΩ à la pointe de l’industrie, soit environ 50 % de moins que les éléments conventionnels, en augmentant les performances de l’appareil et en adoptant le boîtier HSOP8/HSMT8 doté de connexions à clips en cuivre à faible résistance. De plus, l’amélioration de la structure de la grille des éléments réduit le Qgd, qui est généralement dans une relation de compromis avec R_DS(on), d’environ 40 % par rapport aux produits conventionnels (en comparant les valeurs typiques pour R_DS(on) et Qgd pour les produits de boîtiers HSOP8 60 V). Ces améliorations réduisent à la fois les pertes de commutation et de conduction, contribuant ainsi grandement à une plus grande efficacité des applications. Par exemple, lorsque l’on compare l’efficacité d’une carte d’évaluation de l’alimentation électrique pour des équipements industriels, les nouveaux produits de ROHM atteignent un rendement d’environ 95 % (crête) à la pointe de l’industrie dans la plage de courant de sortie en régime permanent.
