Driver de grille de module IGBT 3300 V rapportant des données de télémétrie

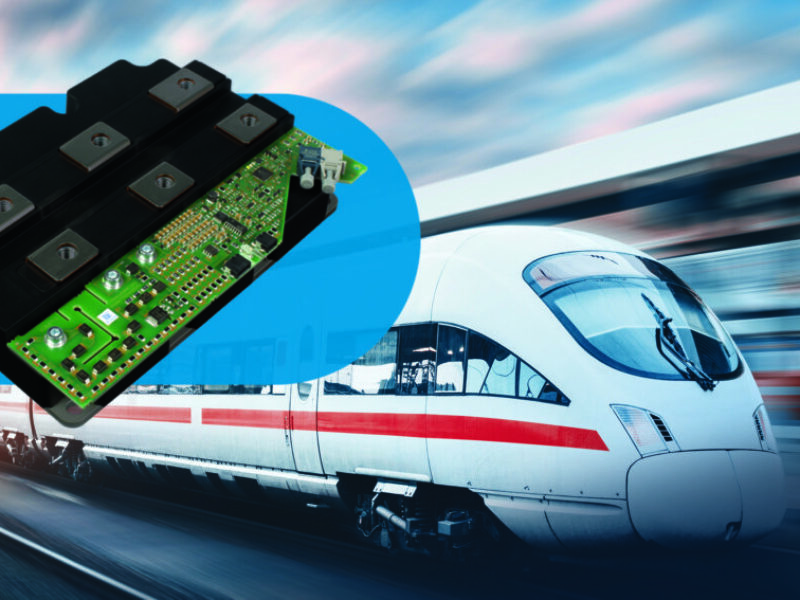

Power Integrations a annoncé un nouveau driver de grille plug-and-play pour modules IHM et IHV IGBT de 190 mm x 140 mm jusqu’à 3300 V
Le 1SP0635V2A0D combine les performances de commutation et les fonctions de protection SCALE-2 éprouvées de Power Integrations avec une interface de sortie série isolée configurable, qui augmente la programmabilité du driver et fournit des rapports de télémétrie pour une estimation précise de la durée de vie. Plusieurs circuits de détection, y compris des informations thermiques et l’état des composants et des bus, sont incorporés, simplifiant la conception du système et améliorant l’observabilité, le contrôle et la fiabilité. Les domaines d’application sont les onduleurs de traction ferroviaire, le réseau électrique et les entraînements moyenne tension.
Une mesure précise de la température
Thorsten Schmidt, responsable du marketing produit chez Power Integrations, a commenté: « La sortie série du protocole d’état intègre des mesures critiques en temps réel ce qui facilite une vérification opérationnelle avancée et augmente considérablement la visibilité globale de la santé, de la fiabilité et de l’efficacité de l’onduleur. Les ingénieurs peuvent adapter les systèmes de surveillance et de contrôle au protocole plug-and-play standard de PI ou demander des ajustements personnalisés aux ingénieurs de PI pendant la phase de développement de leur projet. »
Les données télémétriques disponibles à partir du driver de grille 1SP0635V2A0D incluent une mesure précise de la température, ce qui simplifie la gestion thermique et élimine le besoin de capteurs de température externes. La mesure de la tension de liaison CC est également intégrée, minimisant les circuits externes, réduisant la complexité et le coût du système. La tension de grille en boucle fermée, l’état de la grille et la surveillance des courts-circuits garantissent que les modules fonctionnent dans les limites définies, améliorant ainsi l’efficacité et évitant les pannes catastrophiques.
Les autres caractéristiques comprennent un moniteur d’état pour l’interface fibre optique afin de s’assurer que les commandes de commutation sont correctement reçues. De même, la surveillance de la grille garantit que les commandes de commutation ont été exécutées correctement et que le module de puissance est dans l’état de fonctionnement approprié. La surveillance des courts-circuits fournit un contrôle précis, ordonnant au driver de grille de réagir de manière appropriée en cas de court-circuit.
www.power.com/1sp0635-digital.
