Logiciels de test de conformité pour les interfaces électriques CAUI-4 des modules Ethernet 100G
Les besoins toujours plus nombreux en matière de test de réseaux ont amené les ingénieurs de conception à exiger une bande passante également plus importante pour leurs équipements réseaux. L’Ethernet 100G ouvre la voie au déploiement d’une bande passante plus large à travers les infrastructures réseaux et les réseaux de centres de données.

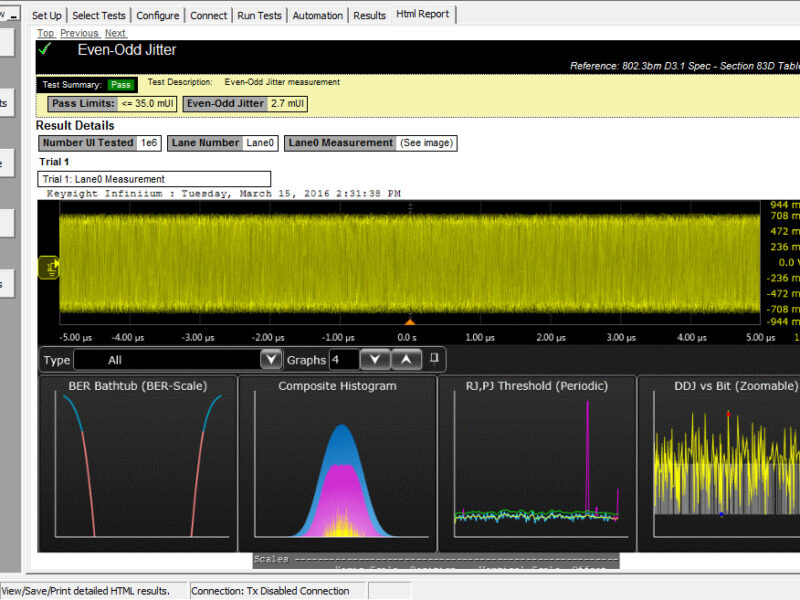

L’application logicielle N8841A pour oscilloscopes en temps réel Infiniium de la série Z avec bande passante de 63 GHz et celle de la série N1082A-4TP CAUI-4 pour les oscilloscopes à échantillonnage 86100D DCA-X pour le test de conformité CAUI-4 aident ces ingénieurs à accélérer le démarrage et le dépannage des systèmes de réseau Ethernet 100G. L’exécution automatique des tests de la couche physique assure la précision des résultats tout en réduisant les temps de test à quelques minutes, contre plusieurs heures auparavant.
Ces logiciels fournissent des scripts de test automatisés qui permettent de tester avec rapidité et fiabilité des voies inter-composants et composant/module sur des points de test spécifiés. S’ils le souhaitent, les ingénieurs peuvent, à la fois, automatiser les applications logicielles devant fonctionner sur de longues périodes et ajouter des tests incrémentiels définis selon l’utilisateur.
L’application N8841A fonctionne avec les oscilloscopes Infiniium série Z dotés d’une bande passante de 63 GHz. Ces oscilloscopes possèdent actuellement le plus faible bruit et les planchers de mesure de gigue les plus bas de l’industrie. De plus, leur fréquence d’échantillonnage rapide et réactive de 160 Géch/s permet de bénéficier d’une résolution temporelle plus élevée.
L’application N1082A-4TP fonctionne, quant à elle, avec les oscilloscopes 86100D DCA-X. Ces derniers associent un faible bruit à des récepteurs à bande passante élevée avec un système d’acquisition qui convient particulièrement bien à la caractérisation de précision des signaux numériques à haut débit. Les capacités de mesures de cette application sont prises en charge par divers modules enfichables DCA, tels que le module d’analyse de signaux de précision 50 GHz de la série 86108B, le module 60 GHz de la série N1045A ou le module TDR / TDT 50 GHz de la série N1055A.
