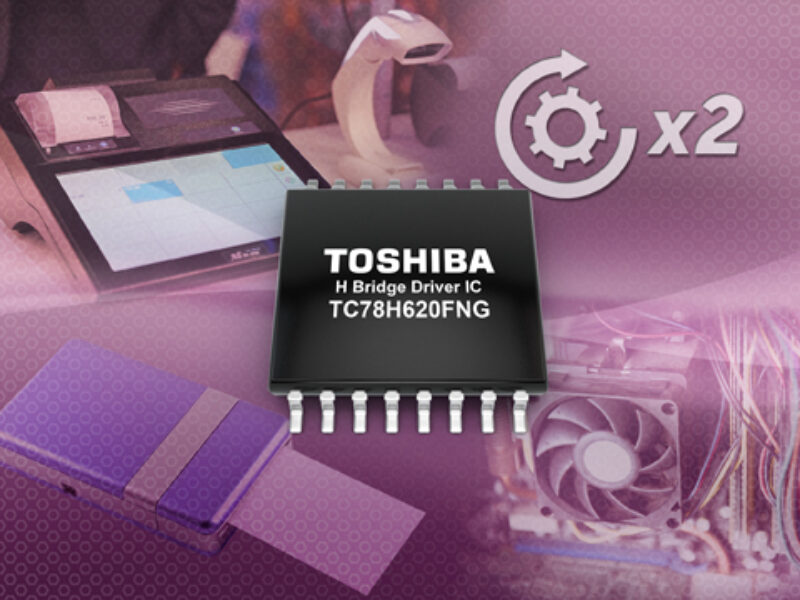

Driver compact à pont en H pour commandes basse tension
Ce circuit adopte une technique de commande avec une interface à 4 ports utilisant les signaux PHASE et ENABLE. La commande est sécurisée à l’aide de seulement trois ports, à la différence des dispositifs précédents qui avaient besoin de chacun des quatre ports pour assurer la commande d’un moteur pas-à-pas. Ceci permet de relever le défi dans le cas de certaines applications où le manque de ports de commande au niveau du MCU pose problème.
Compatible avec les commandes basse tension de 2.5 V et plus pour la commande moteur, et de 2.7 V et plus pour la logique, ce driver est particulièrement bien adapté pour les dispositifs mobiles alimentés par une batterie lithium-ion 3.7 V. Il est possible de commander deux moteurs DC à balais ou un moteur pas-à-pas. Une consommation de courant maximum de 1 µA en mode « veille » contribue à réduire la consommation.
Ce composant est fourni en boîtier compact SSOP16 présentant une empreinte sur carte plus petite, contribuant à réduire l’encombrement et le coût des cartes. Les fonctions de protection moteur et de sécurité incluses sont, notamment, une détection de surintensité, une coupure thermique et un verrouillage en cas de tension insuffisante. En outre, une protection contre les appels de courant « shoot-through » autorise la commande du moteur sans avoir à gérer de temps morts entre les états de sortie ON et OFF.
