Détecter des signaux faibles à des fréquences GHz

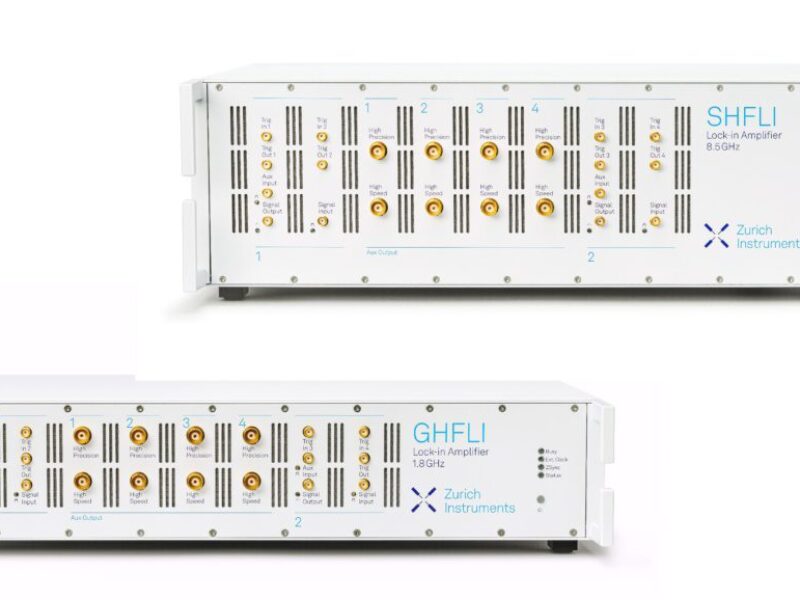

Les détections synchrones ou lock-in amplifier sont un élément essentiel des laboratoires de recherche dans des domaines tels que l’optique et la photonique, la nanotechnologie et la science des matériaux, la microscopie à sonde locale et les capteurs. Du moment qu’une détection synchrone peut extraire de très faibles signaux enfouis dans le bruit, il est possible de découvrir de nouveaux phénomènes et d’étendre la portée des manipulations expérimentales. Le principe de fonctionnement d’une détection synchrone, appelé démodulation ou détection sensible à la phase, repose sur le mélange du signal mesuré avec une fréquence de référence suivi d’un filtrage passe-bas. Zurich Instruments partenaire d’Opton Laser propose une large gamme de détection synchrones avec des gammes fréquentielles différentes : le MFLI DC-500 kHz/5MHz, le HF2LI DC-50MHz et le UHFLI DC-600 MHz. Les deux nouveaux produits de détections synchrones aux fréquences GHz sont le GHFLI DC-1.8 GHz et le SHFLI DC-8.5 GHz. Le GHFLI et SHFLI contiennent chacun deux entrées physiques qui fonctionnent comme deux lock-in indépendants. Chaque entrée est équipée de 4 démodulateurs qui permettent une analyse parallèle multi-harmoniques et multi-fréquences, et d’un générateur de signaux de 6 Géch/s pour les signaux de commande et de référence. Les filtres des démodulateurs peuvent être réglés pour obtenir le meilleur compromis entre la réjection du bruit et la vitesse de mesure. Les interfaces numériques USB et gigabit Ethernet permettent un transfert continu des données vers l’ordinateur jusqu’à 4 Méch/s, tandis que les 4 sorties auxiliaires à haute vitesse et de haute précision permettent de convertir les résultats de mesure, avec une mise à l’échelle et un décalage personnalisé, en signaux analogiques pour une intégration avec d’autres instruments.
www.optonlaser.com/produit/detection-synchrone-lock-in-amplifier
