Des capteurs quantiques pour faire bouger les prothèses

Des capteurs quantiques pour faire bouger les prothèses

Technologies |
Par NicolasFeste



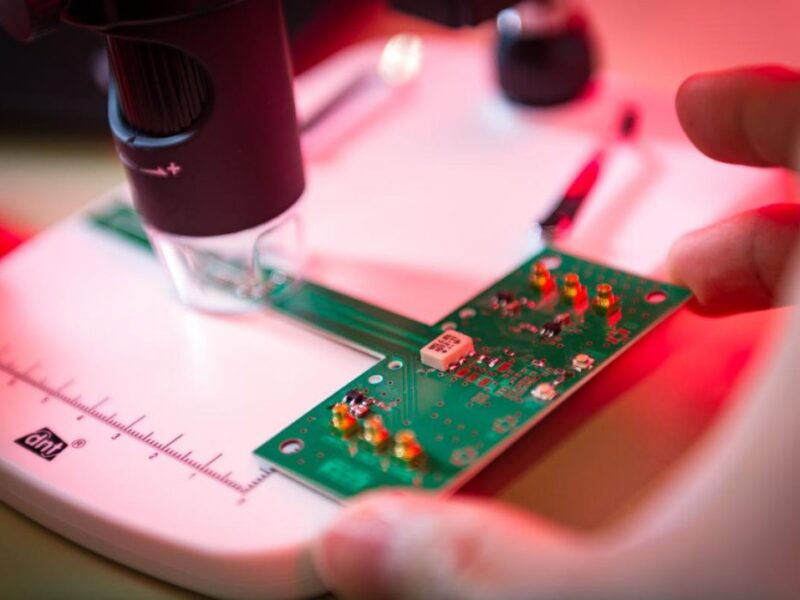

Pour contrôler les prothèses, les signaux du corps doivent être détectés pour déplacer le membre artificiel. Actuellement, l’implantation d’électrodes est la technique la plus courante, mais elle est invasive et les électrodes peuvent se détériorer ou se déplacer.

Une approche complètement différente est maintenant développée par le consortium multidisciplinaire QHMI à Stuttgart, en Allemagne, utilisant des capteurs quantiques pour détecter les signaux nerveux incroyablement petits et rapides. Les magnétomètres quantiques ultrasensibles seront portés à l’extérieur du corps, mesurant les signaux neuronaux à travers la peau.

À ce stade, les scientifiques utilisent les numériseurs ultrarapides de Spectrum Instrumentation (M5i.3357) et les générateurs de formes d’onde arbitraires (M4x.6631) pour caractériser les signaux et finalement concevoir les circuits intégrés spécifiques à l’application (ASIC) et les circuits intégrés photoniques (PIC) nécessaires.

Le professeur Dr. Jens Anders de l’Université de Stuttgart, responsable du projet “Cluster4Future QSens” et scientifique principal du consortium QHMI, a expliqué : « C’est l’une des premières applications réelles pour les sondes de capteurs quantiques, car il n’y a pas d’autre moyen de détecter de manière non invasive de si petits changements magnétiques de l’ordre de 10 à 100 picoTeslas pour les muscles : c’est six ordres de grandeur plus petit que le champ magnétique terrestre. Nos tests montrent que nos capteurs sont suffisamment sensibles pour détecter les signaux neuronaux des muscles à travers la peau. Même une petite quantité de muscle restant, disons, de l’avant-bras, peut en principe être utilisée pour cela. Nous travaillons sur une sensibilité encore plus grande pour les changements magnétiques femtoTesla que nous devons mesurer pour détecter les signaux dans le cerveau sans percer la peau. »

Au cœur de cette technologie se trouve un dispositif de résonance magnétique détectée optiquement (ODMR) fabriqué à partir d’une fine tranche de diamant. Le diamant est dopé avec des centres de vacance d’azote (centres NV), qui ont un spin électronique net et se comportent donc comme de minuscules aimants. Lorsqu’ils sont éclairés par une lumière laser verte, ils produisent un signal de fluorescence rouge. En appliquant un champ magnétique micro-ondes approprié, ce signal de fluorescence est très sensible aux champs magnétiques externes, ce qui peut être utilisé pour mesurer les signaux neuronaux avec une précision extrême.

Les champs magnétiques micro-ondes nécessaires pour contrôler les spins des centres NV sont générés à l’aide de bobines appropriées alimentées par un émetteur micro-ondes. Les signaux de bande de base pour cet émetteur sont générés à l’aide d’un générateur de formes d’onde arbitraires (AWG) pour fournir la modulation de phase et d’amplitude requise du signal porteur, rendant le signal d’excitation plus robuste contre les imperfections expérimentales. Les signaux de fluorescence résultants, qui portent les informations des champs magnétiques neuronaux, sont ensuite capturés par une photodiode, amplifiés, filtrés et numérisés pour un traitement avancé des signaux.

Les sondes de capteurs quantiques sont actuellement de la taille d’une boîte d’allumettes et, à l’avenir, elles mesureront environ un centimètre cube et iront dans une boîte de contrôle de la taille d’une grande boîte d’allumettes qui abrite l’électronique de traitement et la batterie. L’objectif est d’utiliser l’intégration microélectronique et photonique pour réduire encore la taille de la boîte de contrôle et prolonger la durée de vie de la batterie pour une utilisation d’une journée avant de recharger. On espère que les prothèses commenceront à être disponibles dans trois à quatre ans.

Les cartes de Spectrum ont été choisies par l’équipe pour plusieurs raisons. Premièrement, elles ont une plage dynamique extrêmement élevée et de bonnes performances en termes de bruit, ce qui est vital pour de si petits signaux. Deuxièmement, elles sont très rapides, elles peuvent donc capturer les signaux rapides associés aux schémas d’excitation pulsée avancés, qui peuvent nécessiter une bande passante supérieure à 100 MHz. Troisièmement, elles offraient une grande valeur en termes de performance/prix. Et enfin, la garantie de cinq ans offre la tranquillité d’esprit qu’un composant critique de la recherche est bon pour cinq ans, car il est presque impossible d’obtenir un financement pour remplacer un équipement défaillant.

Spectrum Instrumentation
