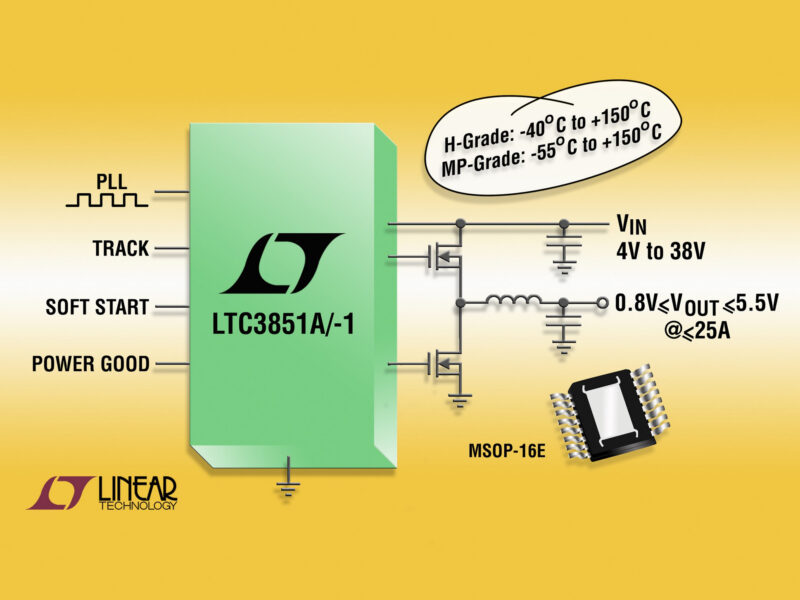

Contrôleur DC/DC abaisseur, à large gamme de tensions d’entrée
Une architecture à mode courant et à fréquence constante permet de choisir une fréquence fixe ou sélectionnée par boucle à verrouillage de phase, entre 250kHz et 750kHz. La détection du courant de sortie se fait en mesurant la chute de tension dans l’inductance de sortie (DCR) ou en utilisant une résistance de détection d’intensité en option. Le repliement de caractéristique d’intensité permet de limiter la dissipation. Le choix du mode de fonctionnement en continu, par saut d’impulsion ou en Burst Mode, peut être contrôlé par l’utilisateur pour optimiser le rendement aux faibles charges. Avec un rapport cyclique pouvant atteindre 99%, le LTC3851A/-1 présente une très faible chute de tension, une caractéristique utile pour accroître l’autonomie des applications alimentées sur batterie. Les caractéristiques supplémentaires incluent le suivi de tension et un démarrage progressif réglable. Le LTC3851A-1 diffère du LTC3851A de par un drapeau d’état " puissance correcte " à la place d’un réglage de la limitation du courant.
Les LTC3851AH/-1 et LTC3851AMP/-1 sont disponibles en un boîtier MSOP-16, à performances thermiques renforcées. Pour plus d’informations, visiter le site www.linear.com/product/LTC3851A.
