Connecteurs d’antenne de haute qualité pour les conditions difficiles

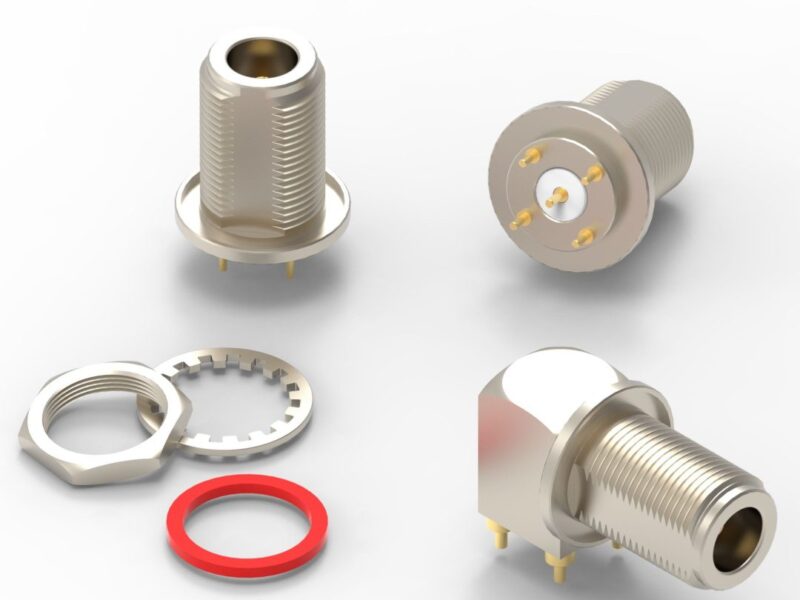

Würth Elektronik a élargi sa gamme de câbles et de connecteurs coaxiaux pour inclure un portefeuille complet de connecteurs de câble de type N pour répondre aux exigences de la norme MIL-STD-348 avec une impédance de 50 Ω.Les connecteurs destinés à être raccordés à la carte de l’application sont disponibles en versions THT droites et coudées, ou en tant que connecteurs de panneau à bride à 4 trous avec un pin rond ou un contact à souder sur fil. Outre les câbles pré-assemblés, des connecteurs sur câbles sont également disponibles pour faire le montagesoi-même. Les connecteurs coaxiaux de Würth Elektronik conviennent à une utilisation à l’extérieur ou dans des environnements difficiles comme ceux des stations de base radio, des distributeurs de signaux, des systèmes GPS ou des antennes de navires, ce qui correspond parfaitement à l’application pour laquelle le type N avait été développé à l’origine. Les raccords à vis des connecteurs THT ainsi que ceux des boîtiers de montage sont donc disponibles dans la classe de protection IP67. Les contacts THT plaqués or présentent une résistance à la corrosion accrue par rapport aux connecteurs étamés standard, et le matériau des contacts centraux plaqués or en phosphore-bronze permet même de réduire le coût des composants par rapport au cuivre-béryllium habituellement utilisé. Câbles haute fréquence de haute qualité Würth Elektronik propose différents câbles assemblés, dont les câbles à double blindage Low Loss 195 et Low Loss 200, qui sont compatibles avec LMR195/200 ou CFD195/200. Le câble RG316 avec gaine FEP, par exemple, résiste à l’huile, aux produits chimiques et aux intempéries et peut être utilisé à des températures de fonctionnement de -55 à +165 C. Les différents connecteurs de câble de type N sont conçus pour une installation rapide des ensembles de câbles en petite quantité et pour un montage sur le terrain. Le raccordement sécurisé par vis est réalisé sans outil à l’aide d’un écrou-raccord moleté. Les prises RG178 et IP67 conviennent également aux câbles microcoaxiaux (1.3, 1.32 et 1.37). Les nouveaux produits coaxiaux comprennent également des adaptateurs de type N vers SMA, nécessaires pour l’extension des connexions et l’adaptation des interfaces RF ou pour les équipements de test. |
