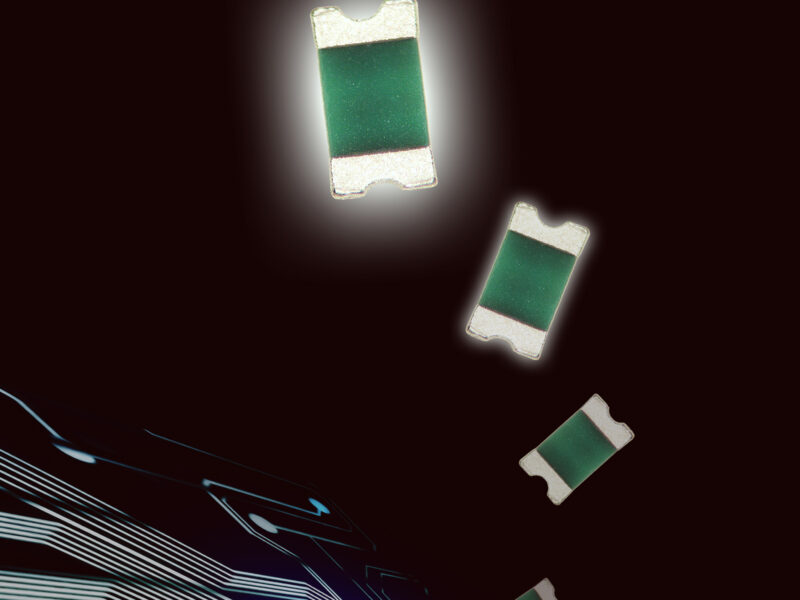

Condensateur multicouches RF de facteur Q élevé et de faible ESR
La possibilité de fabriquer ces composants sur des substrats de grande surface grâce à l’imagerie directe par laser améliore les coûts et le contrôle des tolérances. Le résultat final est un condensateur RF de bas profil, de faible ESR et de haute performance. De plus, le coefficient d’expansion thermique de la série MLOC est adapté à celui des cartes à circuits imprimés pour plus de fiabilité. " Notre nouvelle famille de condensateurs RF multicouches organiques à faibles pertes s’écarte du paradigme traditionnel des composants passifs à montage CMS, " déclare Larry Eisenberger, directeur produit chez AVX. " En fin de compte, sa conception à l’état de l’art améliore la performance tout en réduisant les coûts. "
Ces condensateurs RF sont conformes RoHS ; leur tension nominale va de 50 VDC à 250 VDC, et leur capacité de 0,1 pF à 2,5 pF avec une tolérance atteignant +/- 0,02 pF. Disponibles en boîtiers de taille 0603 avec une finition 100% étain, la série MLOC affiche des caractéristiques de diélectrique NPO stables dans toute la plage de température de fonctionnement de -55°C à +125°C.
