Carte de conception de référence micro-onduleur efficace et fiable

Carte de conception de référence micro-onduleur efficace et fiable

Nouveaux produits |
Par eeNews Europe

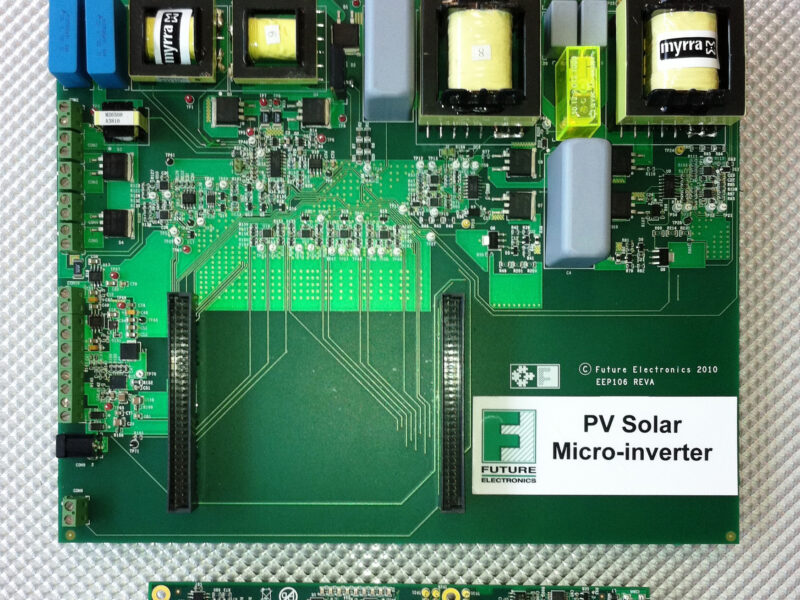

Ce système comprend deux cartes : une carte contrôleur dotée du contrôleur de signal numérique MC56F8257 16 bits de Freescale, et une carte onduleur qui inclut les étapes hausse de la tension CC-CC et onduleur CC-CA ainsi qu’une alimentation auxiliaire. Les clients peuvent utiliser les cartes comme plate-forme de développement à laquelle ils peuvent ajouter facilement des fonctions périphériques telles qu’un écran d’affichage, une interface utilisateur et des communications. Ils peuvent également accéder aux fichiers de conception d’origine de Future Energy Solutions et les modifier à leur guise. Danny Miller, vice-président de Future Energy Solutions (division du distributeur de composants Future Electronics aux OEM sur les marchés des énergies renouvelables et alternatives) souligne : " Les micro-onduleurs sont importants pour le marché en plein essor des onduleurs solaires, qui devrait atteindre le chiffre de 8,5 milliards de dollars en 2014 selon IMS Research. Cette carte de référence est un outil utile pour nos clients qui veulent optimiser leurs onduleurs et adopter de nouvelles technologies adaptées."
Ce système utilise une topologie non-isolante composée d’une partie hausse de tension CC-CC suivie d’une ondulation CC-CA. L’absence de transformateur isolant, généralement présent dans les micro-onduleurs, permet de réduire les pertes de manière significative lors de la conversion électrique. La topologie permet seulement le réfléchissement d’un petit courant ondulatoire de 50 Hz à partir de la charge de courant alternatif de 240 V sur le panneau solaire PV. Le courant ondulatoire et la tension ondulatoire sont utilisés pour implémenter une technique MPPT rapide appelée contrôle de corrélation ondulatoire, un moyen efficace de capturer le maximum de courant possible du panneau solaire PV pendant la journée.
www.futureelectronics.com
