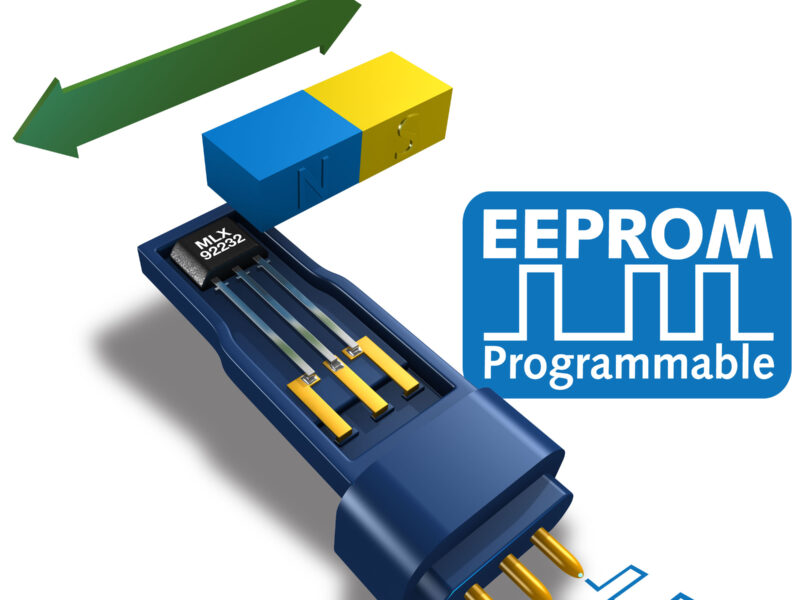

Capteur numérique à effet Hall programmable
Produit selon un processus de fabrication propriétaire en technologie CMOS signaux mixtes, ce capteur haute précision offre la particularité d’être programmable sur site par l’utilisateur. Chaque CI intègre un élément capteur Hall à mécanisme évolué de compensation d’offset, un régulateur de tension et un driver de sortie à collecteur ouvert, le tout dans un boîtier standard SIP ou TSOT23 à 3 broches. Cette fonctionnalité de programmation très souple fait appel à la technologie constructeur éprouvée de programmation par le connecteur (PTC) pour permettre l’étalonnage en sortie de ligne de production des modules capteurs terminés. Cette méthode permet la compensation des tolérances mécaniques d’assemblage, des variations de matériau, et des variations d’aimant d’un composant à l’autre. L’architecture programmable permet de paramétrer des seuils de commutation très précis et des valeurs de compensation thermique en usine. Ces caractéristiques simplifient la fabrication de modules capteur de précision, stables thermiquement, en utilisant des matériaux magnétiques à faible coût, tout en évitant des tests de température complexes et onéreux.
Couvrant le large éventail de tensions opérationnelles de 2.7 V à 24 V et supportant une plage étendue de température d’utilisation allant de -40 °C à +150 °C, ces composants qualifiés AEC-Q100 sont parfaitement adaptés aux applications automobiles ou industrielles les plus exigeantes. La limitation de courant de sortie, le verrouillage en cas de tension insuffisante et la protection thermique assurent la fiabilité tout en réduisant la nomenclature nécessaire. Les applications cible de ce composant sont, notamment, les systèmes de positionnement de siège, les capteurs de position d’embrayage et les capteurs de feux stop.
La capacité basse tension de ce circuit le différencie des autres commutateurs à effet Hall du marché en lui permettant de s’interfacer directement aux microcontrôleurs et autres CI numériques alimentés sous moins de 3 V. Cela maximise sa polyvalence et lui permet d’être intégré dans certains designs dans lesquels d’autres solutions ne pourraient être utilisées. Le dispositif intégré de protection de tension inverse signifie qu’il n’est pas nécessaire d’inclure de résistance ou de diode en série sur la ligne d’alimentation, de sorte que même des capteurs distants peuvent être spécifiés fonctionner sous basse tension dans la limite de 2.7 V, tout en restant tolérants aux tensions inverses.
