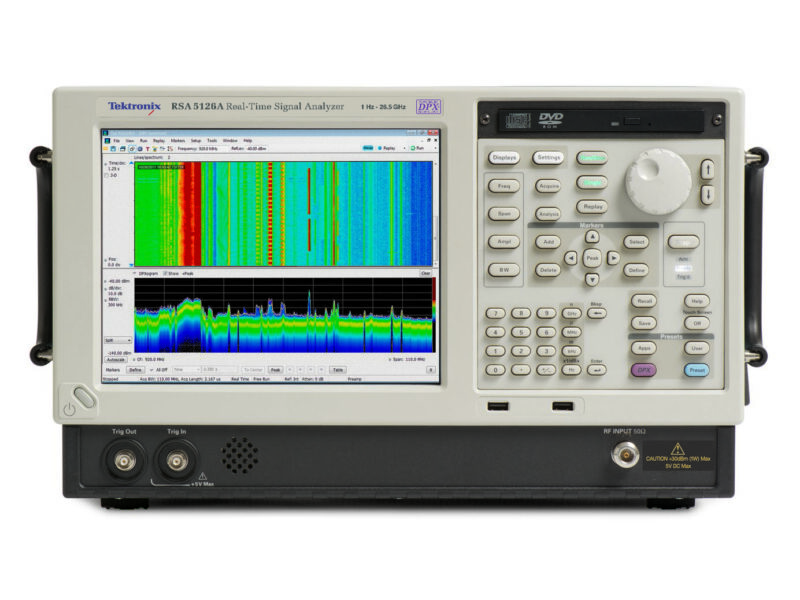

Analyseurs de spectre temps réel à bande passante étendue
L’option de bande passante 110 MHz revêt une importance particulière parce que bon nombre de normes de communication sans fil actuelles imposent aux ingénieurs de visualiser une gamme de fréquences plus large. L’élargissement de la bande passante permet également un contrôle ininterrompu du signal et la surveillance des bandes de fréquence souhaitées.
"Maintenant plus que jamais, les ingénieurs en RF ont besoin d’analyseurs de spectre qui couvrent la plage de fréquences des radios d’aujourd’hui," a déclaré Jim McGillivary, directeur général de la ligne de produits Analyseurs de sources chez Tektronix. "La série RSA5000 satisfait ce besoin en apportant une amélioration significative des performances, de puissantes fonctionnalités temps réel et de nouvelles options de bande passante 110 MHz qui écourtent le temps de détection."
L’affichage évolué du spectre DPX utilisé dans cette série offre une vue intuitive en direct des couleurs des signaux transitoires au fur et à mesure que ceux-ci évoluent dans le domaine fréquentiel. Un certain nombre de fonctionnalités DPX avancées, fréquence ou phase temps réel, facilitent la détection rapide des signaux gênants dans les conditions les plus diverses.
Cette série fournit également un ensemble complet de déclencheurs essentiels pour le dépannage des systèmes de RF numériques modernes avec, notamment, les déclencheurs de puissance, de petites impulsions, de densité, de fréquence ou de masque de fréquence qualifiés par le temps. Sont également inclus un certain nombre de déclencheurs DPX, y compris le déclencheur de densité qui fonctionne sur la fréquence mesurée d’occurrence et le «déclencher sur ceci», qui permet à l’utilisateur de pointer sur le signal souhaité sur l’afficheur DPX.
De plus, ces analyseurs accélèrent le dépannage et l’analyse en identifiant les causes profondes des problèmes dans de nombreux domaines. Des mesures corrélées au temps peuvent être effectuées à tout moment sur les domaines de fréquence, de phase, d’amplitude ou de modulation. Ces possibilités sont bien adaptées pour l’analyse de signaux qui comprend les sauts de fréquence, les caractéristiques d’impulsions, la commutation de modulation, le temps de stabilisation, les changements de bande passante et les signaux intermittents. Pour le dépannage et l’analyse en profondeur, les captures de données peuvent être utilisées avec le logiciel SignalVu-PC pour une analyse hors ligne qui permet de libérer des ressources de test. Comme les analyseurs, ce logiciel offre une vaste fonctionnalité d’analyse de signaux vectoriels couvrant les mesures de spectre, de spectrogramme et de RF, y compris l’analyse de modulation analogique, la puissance du canal adjacent, la CCDF, la largeur de bande occupée, ainsi que l’amplitude, la fréquence et la phase en fonction du temps. Des fonctions optionnelles d’analyse plus avancée sont également disponibles, y compris les mesures de modulation, d’impulsion, de temps de stabilisation, d’audio et d’OFDM flexible.
