Analyseur de spectre multifonctions regroupant neuf instruments

Analyseur de spectre multifonctions regroupant neuf instruments

Nouveaux produits |
Par Alain Dieul

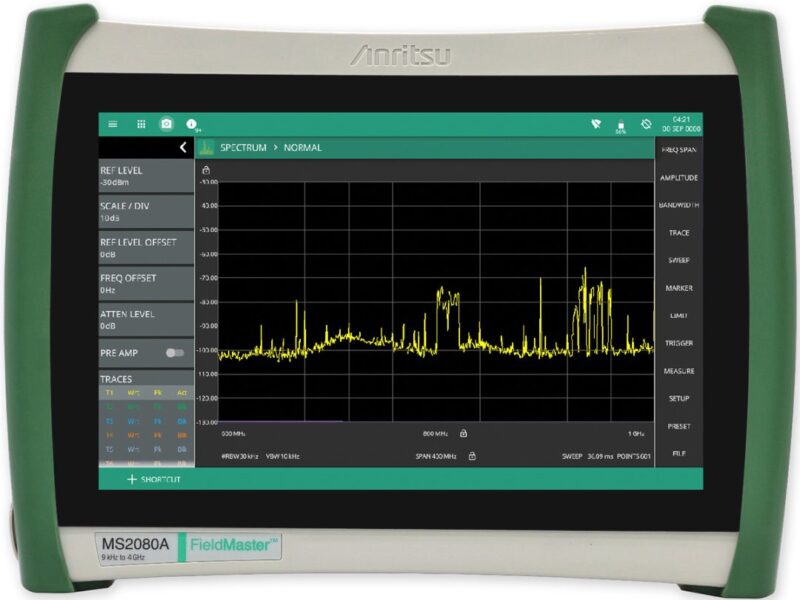

La société Anritsu présente le MS2080A Field Master, un analyseur de spectre multifonctions qui intègre neuf instruments dans un seul et unique boîtier, représentant un gain de temps et financier pour les mesures sur le terrain les plus exigeantes. Couvrant une plage de fréquence allant de 9 kHz à 4 GHz, le MS2080A est doté de performances et de fonctionnalités inégalées pour un analyseur de spectre portable et compact, représentant un atout certain pour la recherche d’interférences ainsi que pour les domaines de l’installation et de la maintenance (I&M) des stations de base 5G/LTE.

Le MS2080A associe une vitesse de balayage extrêmement rapide de 45 GHz/s et des fonctionnalités utilisateur avancées, telles que la localisation d’une source d’interférences par triangulation, tout comme des performances RF inégalées, y compris une précision d’amplitude de +/- 1 dB garantie (+/- 0.5dB en typique). De plus, les soutiens un analyseur de câble et d’antenne, un milliwattmètre et des fonctions d’analyse et de démodulations des réseaux 5G/LTE. Toutes ces fonctions font du MS2080A un instrument à usage général idéal répondant aux exigences des mesures liées aux réseaux sans fil existants et émergents.

En option, un analyseur de spectre en temps réel (RTSA, Real Time Spectrum Analyzer) est disponible, qui fournit des analyses du spectre en temps réel avec une probabilité d’interception (POI) inférieure à 2.5 µs et l’affichage à l’écran d’un évènement détectable le plus bref de seulement 9ns.

Le RTSA étant doté d’une largeur de bande d’analyse atteignant les 40 MHz et d’un niveau de bruit moyen affiché (DANL) inférieur à -160 dBm/Hz, il se révèle parfait pour capturer les signaux intermittents modulés numériquement, qui peuvent s’avérer difficiles à détecter. La fonction spectrogramme permet par ailleurs de mettre en évidence, capturer, enregistrer et afficher des signaux irréguliers qui dérivent au cours du temps.

Le MS2080A dispose d’une large plage de mesures pour les ondes radios 5G dans la bande de fréquence FR1 jusqu’à 4 GHz, y compris la bande C, pour permettre l’installation et la maintenance des stations de base 5G New Radio (NR) et LTE. La fonction Gated Sweep incluse permet, quant à elle, d’analyser avec simplicité la qualité des porteuses en FR1 de l’émetteur-récepteur. Le MS2080A permet également de réaliser des mesures de couverture radio des signaux 5G et LTE grâce à sa fonction de cartographie embarquée très utile pour les tests OTA (Over-The-Air) en environnement indoor et outdoor.



Une conception robuste pour une utilisation sur site
Le MS2080A est un analyseur de spectre extrêmement robuste qui peut être manipulé dans les conditions de test les plus sévères. C’est le seul instrument de sa catégorie à disposer d’une protection RF allant jusqu’à 5 Watts en continu contre les surcharges de puissance, ce qui permet de prévenir des dommages accidentels et coûteux à réparer sur le circuit d’entrée de l’instrument quand il est utilisé à proximité d’émetteurs-récepteurs à haute puissance ou en environnement radio avec des signaux très puissants.
Son large écran de 10 pouces, d’une résolution de 1280 x 800, répond aux exigences strictes de la spécification IK08 relative à la résistance aux chocs et aux chutes. Les fonctions courantes sont accessibles en permanence à partir de l’écran du MS2080A, les menus latéraux étant rétractables pour un meilleur affichage des graphiques en plein écran. Son interface homme-machine très intuitive est la même que celle du Field Master Pro MS2090A déjà fortement appréciée par ses utilisateurs. Grâce à son boîtier conforme au standard IP52, l’instrument est protégé contre la pluie en fonctionnement et pendant son transport. Pesant 3.8 kg, le MS2080A est petit, compact et facile à transporter.

www.anritsu.com
