Amplificateurs à couplage et isolement optique, dotés d’un CAN Delta-Sigma
Les équipements d’automatisation industrielle tels que les servo-amplificateurs ou les inverteurs, fonctionnent désormais avec un tel niveau de précision qu’ils nécessitent un asservissement extrêmement précis du courant de phase des moteurs et des tensions de bus. Pour répondre à ces exigences, ces deux photo-coupleurs sont équipés d’un CAN Delta-Sigma en entrée qui leur permet d’atteindre le très bon niveau de linéarité typique de 0.02% à NL 200.
Ces circuits offrent une immunité aux transitoires en mode commun de 20 kV/µs typique à VCM de 1 kV pour une température Ta de 25 °C qui leur assure un fonctionnement stable dans les environnements électriquement bruyants et les rend particulièrement adaptés aux applications de commande moteur. L’isolement se fait par barrière optique avec une tension d’isolement garantie d’au moins 5000 Veff. La plage de températures opérationnelles s’étend de -40 °C à +105 °C.

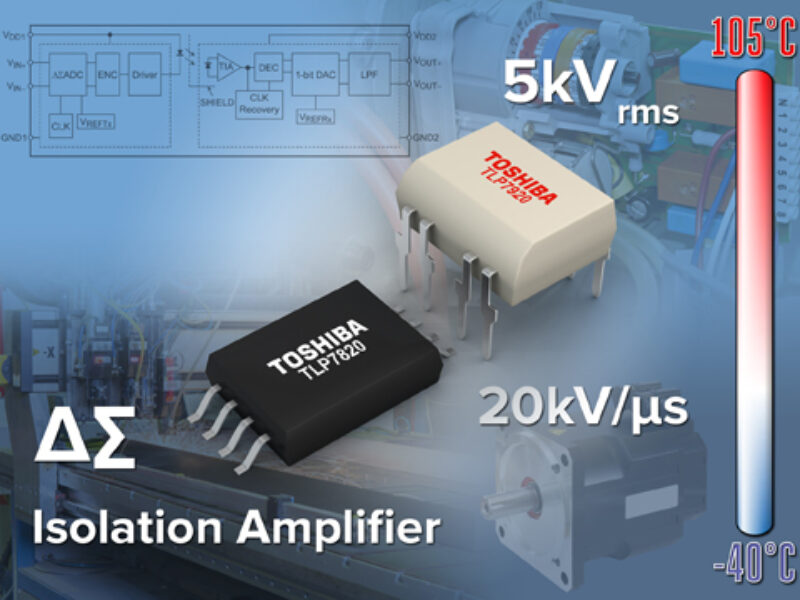

Le TLP7920 est fourni en boîtier DIP8 standard alors que le TLP7820 se présente en boîtier CMS SO8L qui est plus compact, occupe 30% d’espace en moins sur la carte et présente un profil aminci de 40%. Ces deux dispositifs à sortie analogique seront très prochainement accompagnés de variantes à sortie numérique.
www.toshiba.semicon-storage.com
