Une solution monochip ARM Cortex-M0 ultra flexible
Cette famille convient à de multiples applications qui profiteront de la flexibilité de l’architecture PSoC pour créer de multiples variantes de produit, et de la technologie de détection tactile CapSense pour constituer des interfaces utilisateur élégantes et fiables.
"Le portefeuille PSoC 4 largement plébiscité a permis aux utilisateurs de migrer en toute facilité de microcontrôleurs 8 et 16 bits propriétaires vers le système sur une puce ARM Cortex-M0 le plus intégré de l’industrie," a déclaré John Weil, vice-président du marketing microcontrôleur chez Cypress. "La famille PSoC 4 L-Series apporte de nouvelles possibilités telles que les doubles blocs de détection tactile CapSense gérant jusqu’à 94 canaux pour les appareils électroménagers de grande taille, ainsi que des blocs USB et des blocs logiques programmables pour créer des solutions audio parfaites au bit près. Il possède par ailleurs toutes les ressources nécessaires à la conception de produits pour le marché émergent de l’USB Type-C."

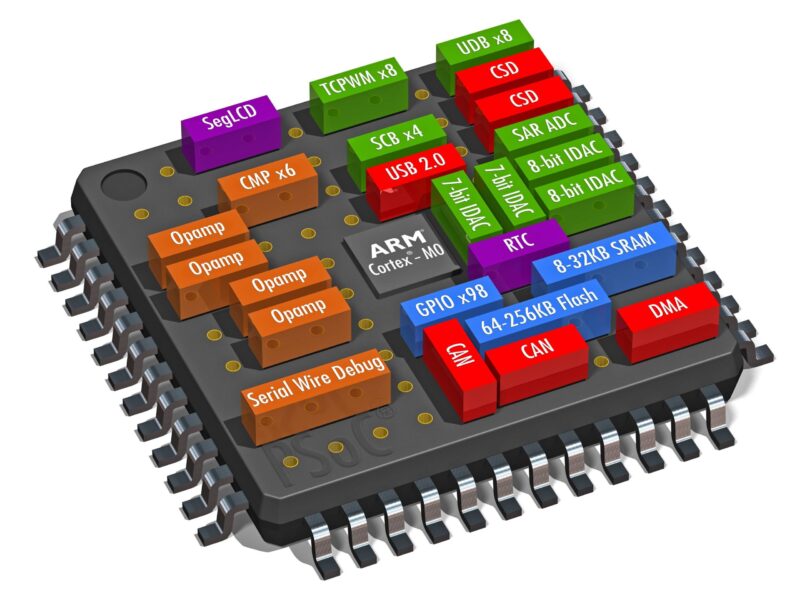

Cette solution monochip comporte jusqu’à 13 blocs analogiques programmables incluant quatre amplis-op haute performance, quatre convertisseurs de courant numériques-analogiques (IDAC), deux comparateurs faible consommation, un convertisseur A/N 12 bits à approximations successives (CAN-SAR) et deux blocs CapSense pouvant gérer jusqu’à 94 canaux à détection capacitive. Les blocs analogiques programmables permettent d’intégrer des interfaces d’entrée spécifiques pour ajouter de nouvelles caractéristiques au produit final, sans augmenter son coût, sa taille ou sa consommation.
Ces puces intègrent jusqu’à vingt blocs logiques programmables incluant huit blocs de comptage/PWM, quatre blocs de communication série ainsi que huit blocs logiques universels (UDB), des blocs programmables constitués chacun de deux PLD, d’un chemin de données programmable et de registres de commande et d’état. Ces UDB peuvent être configurés en coprocesseurs pour décharger le cœur ARM de tâches intensives. Grâce à eux, les concepteurs peuvent réaliser des périphériques spécifiques, des machines d’état ou de la logique diverse quand les microcontrôleurs traditionnels devraient utiliser des composants externes pour réaliser ces fonctionnalités.
L’architecture ajustable PSoC 4 est supportée par l’environnement de développement propriétaire PSoC Creator qui facilite la conception système et accélère le développement en autorisant la conception simultanée du matériel et du logiciel. Elle accepte également Composants PSoC, une bibliothèque de composants intégrables libres de droit, accessibles sous forme d’icones par l’environnement de développement. Ils autorisent le prototypage rapide des applications finales tout en réduisant le nombre d’E/S et les modifications de firmware couramment nécessaires.
Prévus en production de masse ce trimestre, les composants de cette série sont actuellement échantillonnés en boîtiers TQFP-48, TQFP-64, QFN-68 et VFBGA-124.
