Un seul circuit pour gérer l’énergie de différents processeurs
Le meilleur moyen de concevoir un système efficace de gestion d’énergie pour une application portable alimentée par une batterie est d’utiliser un circuit intégré qui combine les différentes fonctions dans un seul composant appelé PMU ou également PMIC. Une solution d’alimentation équivalente mais avec des composants discrets n’est pas forcément optimisées et a généralement un coût supérieur.
A partir de sources différentes telles qu’un port USB, un adaptateur ou des batteries, ces trois unités très intégrées de gestion d’énergie sont capables de fournir les alimentations à des circuits et de charger une batterie. Elles possèdent des fonctions programmables par OTP, comme le séquencement des alimentations et les niveaux de tension de sortie, tout en ayant la possibilité d’être contrôlés par un bus I2C à 400 kHz ou 3 MHz.
Selon le modèle, le PMU contient un ensemble de circuits d’alimentation comptant de 3 à 5 convertisseurs DC/DC Step-down haut rendement avec DVS, 5 à 12 régulateurs LDO, une horloge RTC ainsi que 4 à 5 ports GPIO. Ils intègrent également un convertisseur AD 12 Bits, un chargeur de batterie Lithium-Ion, la fonction de “Fuel Gauge” 12 Bits et le choix du “PowerPath”
Ces PMU ont été développés pour alimenter des processeurs à cœur ARM Cortex, des processeurs GPS/PND, des modules pour PC industriels et des processeurs pour Set-top box. Ils peuvent être également utilisés dans des terminaux, des téléphones mobiles et des tablettes.

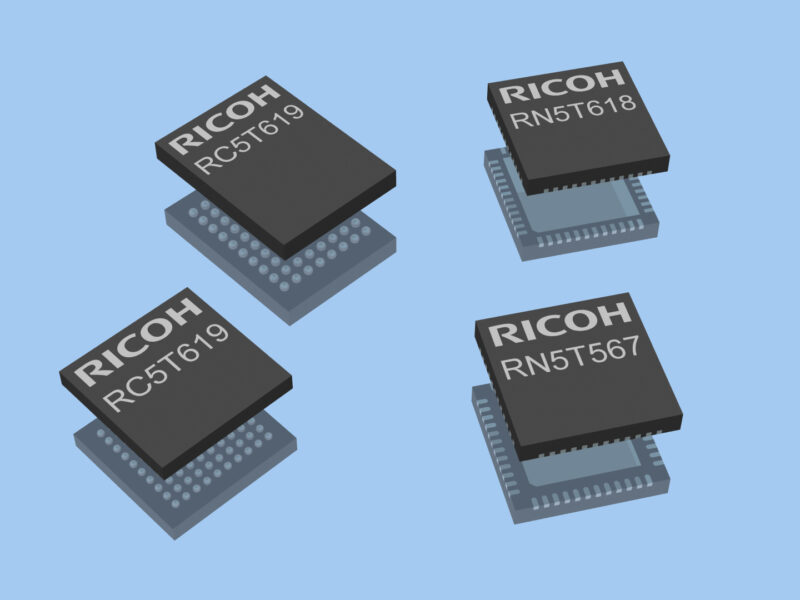

Ces dispositifs sont encapsulés dans de petits boîtiers QFN0606-48, CSP0608-80 ou CSP0606-84, bien adaptés à une utilisation sur des cartes limitées en place.
Le support technique, les logiciels nécessaires, une carte d’évaluation et des notes d’application sont également prévus pour faciliter le développement.
www.ricoh.com/LSI/product_pmic/multiple-pmu/
