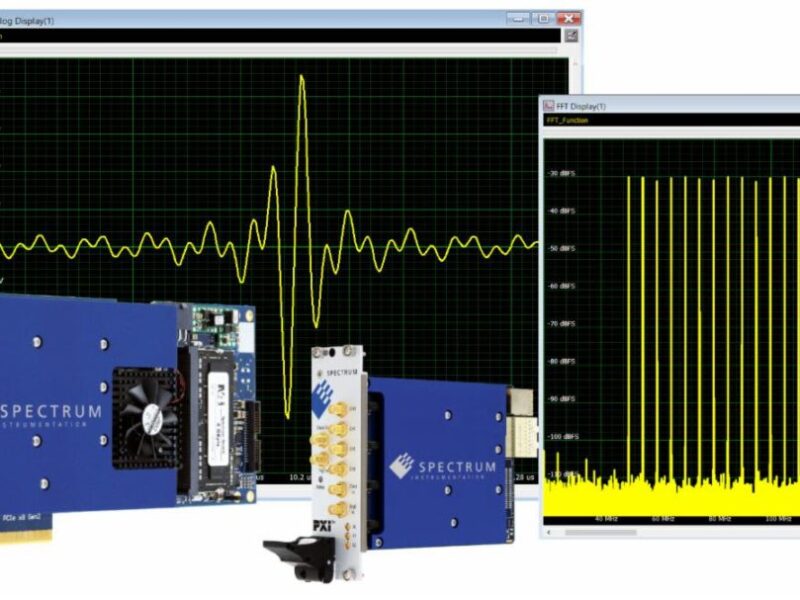

Spectrum ajoute la synthèse directe de 20 signaux sinusoïdaux aux cartes AWG
Spectrum Instrumentation a développé une option de micrologiciel pour ses cartes de générateur de formes d’ondes arbitraires (AWG) de 16 bits afin de contrôler 20 ondes sinusoïdales indépendantes jusqu’à 400 MHz à partir d’un seul canal de générateur.
La nouvelle option de synthèse numérique directe (DDS) permet aux utilisateurs de définir 23 cœurs DDS par carte AWG, prenant en charge des taux d’échantillonnage allant jusqu’à 1,25 Géch/s et des largeurs de bande allant jusqu’à 400 MHz.
Noyaux DDS programmables
Chaque noyau DDS (onde sinusoïdale) peut être programmé pour la fréquence, l’amplitude, la phase, la pente de fréquence et la pente d’amplitude. Cela permet, par exemple, de contrôler des lasers par l’intermédiaire d’AOD et d’AOM, comme c’est souvent le cas dans les expériences quantiques, à l’aide de quelques commandes simples – au lieu d’effectuer des calculs sur des tableaux de données volumineux. La sortie DDS peut être synchronisée avec des événements de déclenchement externes ou par un temporisateur programmable avec une résolution de 6,4 ns.
Le DDS génère des ondes sinusoïdales périodiques arbitraires à partir d’une horloge de référence unique à fréquence fixe. Il repose sur le principe de l’ajout de plusieurs « noyaux DDS » pour générer un signal multiporteuse (multitonalité), chaque porteuse ayant sa propre fréquence, son amplitude et sa phase bien définies.
La possibilité de passer du mode AWG normal (qui génère des formes d’onde à partir de données préprogrammées) au mode DDS (qui ne nécessite que quelques commandes pour générer des porteuses sinusoïdales) permet d’adapter les cartes AWG à de nombreuses applications.
En mode DDS, l’AWG sert de base au DDS multi-tons. La mémoire intégrée de 4 GByte et le mode de transfert DMA rapide de l’unité permettent de transmettre des commandes DDS à un taux pouvant atteindre 10 millions de commandes par seconde. Cette capacité unique permet de réaliser des pentes définies par l’utilisateur (par exemple en forme de S) ainsi que divers types de modulation (par exemple FM et AM) à l’aide de commandes DDS simples et faciles à utiliser.
L’option DDS adaptée à de multiples applications
L’option DDS permet aux utilisateurs de produire facilement et de manière programmable des trains de formes d’ondes, des balayages de fréquence ou des références finement réglables de différentes fréquences et profils. Les applications qui requièrent la commutation de fréquence rapide et le réglage fin de la fréquence qu’offre le DDS sont très répandues. On les trouve dans les systèmes industriels, médicaux et d’imagerie, dans l’analyse des réseaux ou encore dans les technologies de communication, où les données sont codées par modulation de phase et de fréquence sur une porteuse.
L’option DDS est disponible dès maintenant pour la gamme complète des cartes PCIe M4i.66xx, des modules PXIe M4x.66xx, des unités portables LXI/Ethernet DN2.66x et des produits LXI/Ethernet multicanaux de bureau DN6.66xx. En effectuant simplement une mise à jour du micrologiciel, tous les produits de la série 66xx achetés précédemment peuvent être équipés de la nouvelle option du micrologiciel. La programmation peut être effectuée à l’aide des kits de développement de pilotes existants qui sont inclus dans la livraison. Des exemples sont disponibles pour Python, C++, MATLAB, LabVIEW et bien d’autres. L’option est disponible dès maintenant.
