Solution de gestion de boucles 4 à 20 mA conformes au protocole HART

Nouveaux produits |
Par eeNews Europe

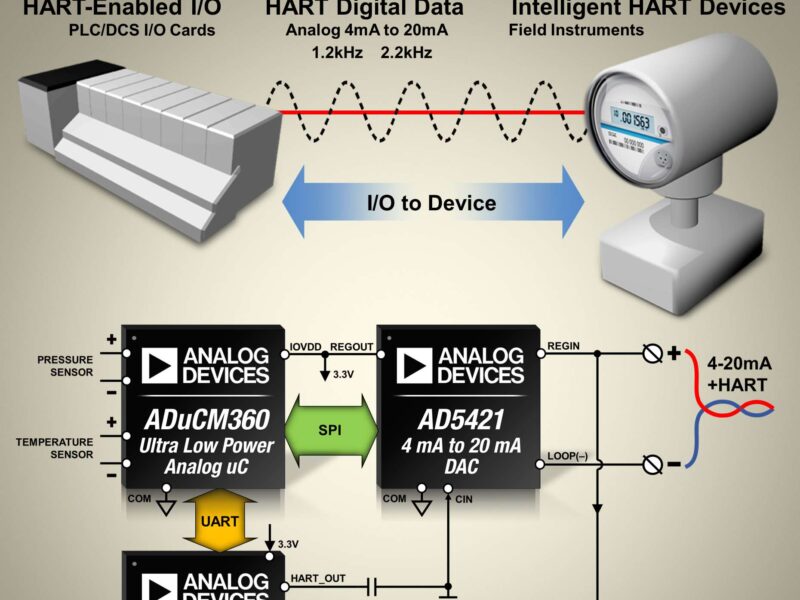

Ce circuit dont la conformité a été testée et vérifiée, est enregistré en tant que solution HART agréée par la fondation HART Communication. Cette homologation garantit que les systèmes conçus avec ces composants répondent aux exigences du protocole HART et que le circuit de démonstration DEMO-AD5700D2Z est une solution testée et éprouvée. Combinant les composants les plus sobres de leur catégorie, cette solution permet aux ingénieurs de prendre en charge des communications système accrues, parmi lesquelles la transmission d’informations de diagnostics et de données de mesure ou d’étalonnage supplémentaires. Mesurant 7 x 2,3 cm, ce circuit imprimé associe une interface directe avec un capteur, un microprocesseur et une liaison de communications HART bidirectionnelle alimentée sur une boucle 4-20 mA.
La carte combine trois composants haute performance propriétaires à faible consommation d’énergie et optimisés pour les solutions d’instrumentation de terrain. L’ADuCM360 est un système sur puce d’acquisition de données 24 bits à 3,9 kEch/s et entièrement intégré qui incorpore des convertisseurs analogique/numérique sigma-delta double voie, un microcontrôleur ARM Cortex M3 32 bits et une mémoire flash/EE. Consommant moins de 1 mA en fonctionnement, ce système sur puce délivre une puissance de traitement par watt supérieure à tous les microcontrôleurs analogiques de sa catégorie. L’AD5421 est un convertisseur numérique/analogique 16 bits complet alimenté par boucle 4 mA-20 mA, qui intègre un régulateur de tension programmable chargé d’alimenter la carte de démonstration. Sa consommation en courant de repos est inférieure à 300 µA, et son encombrement est très réduit.
Enfin, l’AD5700 est un modem HART complet également très économe en énergie et en espace occupé sur le circuit imprimé.

www.analog.com/CN0267
