Relais Reed CMS haute tension capables de commuter jusqu’à 1 kV

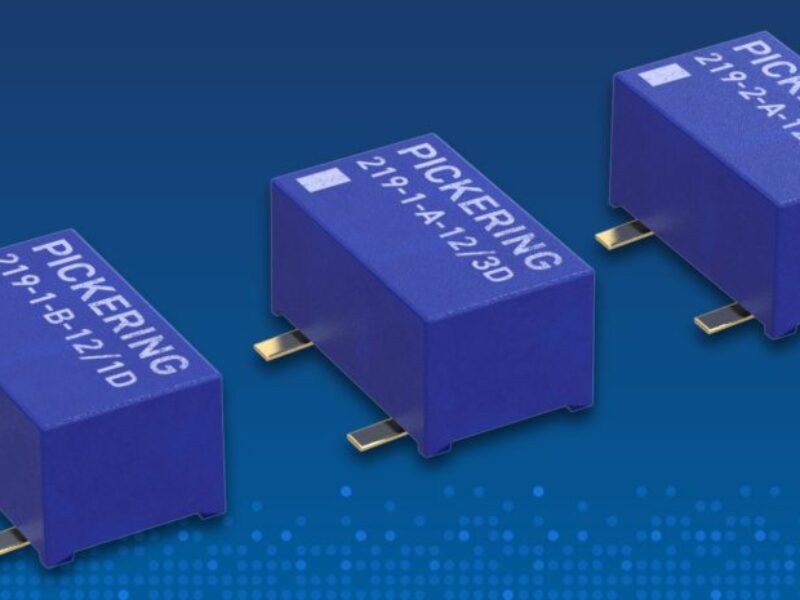

Disponibles dans plusieurs types de boîtiers (de la même taille, mais avec des positions de broches différentes), les relais Reed Série 219 proposés par Pickering Electronics peuvent commuter jusqu’à 1 000 V dans des configurations de contact 1 forme A (SPST), 2 formes A (DPST) et 1 forme B (SPNC). L’écartement du commutateur peut atteindre 3 000 V, tandis que l’isolation de la bobine de commutation peut aller jusqu’à 5000V.
Les relais Reed montés en surface de la série 219 constituent un excellent choix pour une gamme d’applications haute tension, notamment les testeurs de semi-conducteurs à signaux mixtes, les tests d’équipements médicaux, les tests de points de charge de véhicules électriques (véhicules électriques) et la surveillance pour l’efficacité photovoltaïque des cellules solaires.
Dans la gamme Série 219, toutes les configurations de contacts sont proposées avec trois tensions de bobine : 3 V, 5 V ou 12 V. L’écartement du commutateur peut atteindre 1,5 kV dans le boîtier 2 formes A, jusqu’à 2 kV dans le boîtier 1 forme B et jusqu’à 3 kV dans le boîtier 1 forme A, tandis que l’isolation de la bobine de commutation peut atteindre 5 kV dans le boîtier 1 forme A et 1 forme B. La commutation peut atteindre 0,7 A et 10 W, tandis que la plage de température de fonctionnement s’étend de -40 °C à +105 °C.
Toutes les références sont proposées avec une option de diode. Des diodes de suppression sont placées à l’intérieur du relais pour protéger le dispositif entraînant la bobine du relais contre la force contre-électromotrice qui est générée lorsque le flux de courant vers la bobine est interrompu. La chute de courant provoque une augmentation de tension qui peut endommager d’autres composants d’un PCB tels que le pilote de bobine.
« Seul Pickering fabrique des relais haute tension montés en surface avec 2 boîtiers de forme A et 1 boîtier de forme B », a observé Robert King, responsable du développement de produits chez Pickering Electronics. « La configuration 2 Form A optimise l’espace sur la carte, fournissant deux commutateurs dans le même encombrement. Avec 1 Form B, les utilisateurs peuvent disposer d’une option de relais normalement fermé qui n’est disponible nulle part ailleurs sur le marché. “
