Pilote photovoltaïque à isolation optique
Cette solution fournit la tension et le courant élevés requis pour piloter les transistors MOSFET/IGBT standard utilisés dans divers secteurs d’activité.
Spécialement conçu pour commander les MOSFET et IGBT de puissance standard discrets à l’aide d’une source de tension flottante, le FDA117 de Littelfuse garantit l’isolation entre l’entrée de commande basse tension et la sortie de charge haute tension. Avec une plage de courant de commande en entrée comprise entre 5 mA et 50 mA, un circuit de coupure rapide intégré et une isolation renforcée de 5 kVRMS, il fournit une tension et une intensité suffisantes pour piloter efficacement les MOSFET et IGBT de puissance discrets.

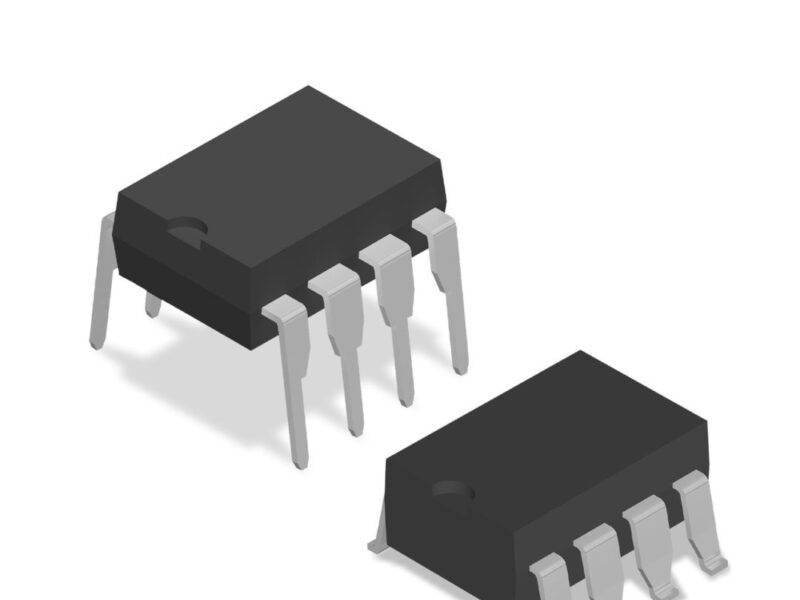

L’un des principaux atouts du FDA117 est sa capacité à générer une source d’alimentation flottante d’une tension maximale de 15,3 V et d’une intensité maximale de 60 µA, ce qui le destine au pilotage des dispositifs MOSFET et IGBT standard. Cette caractéristique offre une plus grande flexibilité dans la conception d’applications en permettant le pilotage direct des dispositifs MOSFET/ IGBT standard et la coupure en toute sécurité des semi-conducteurs de puissance externes en moins de 0,5 milliseconde. Le FDA117 est proposé en boîtiers DIP à 4 broches traversants ou à montage en surface pour garantir la compatibilité de brochage avec les autres pilotes photovoltaïques du marché. Cette compatibilité facilite l’intégration dans les conceptions existantes sans modifications majeures.
Les principales caractéristiques du pilote photovoltaïque à isolation optique FDA117 sont les suivantes :
- Fonctionnement avec un courant de commande en entrée de seulement 5 mA
- Pilotage des MOSFET et IGBT de puissance standard
- Fourniture d’une tension de sortie flottante allant de 10,5 V à 15,3 V
- Circuit de coupure rapide intégré pour une commutation contrôlée
- Isolation renforcée de 5 000 VRMS pour une sécurité accrue
- Boîtiers à 4 broches à montage en surface ou traversants
