Régulateurs buck pour les plateformes Intel Meteor Lake et Arrow Lake
Alpha & Omega a développé un régulateur buck spécifique à l’application pour les processeurs Meteor Lake et Arrow Lake d’Intel.
Les régulateurs EZBuck AOZ22559QI et AOZ22539QI sont des convertisseurs Buck à fonctionnement constant qui supportent les courants exigés par les circuits VCCPRIM_VNNAON des processeurs Meteor Lake et Arrow Lake.
Les plates-formes Meteor Lake et Arrow Lake nécessitent des circuits VCCPRIM_VNNAON avec des courants élevés de 15 à 30 A, tandis que les implémentations de puissance de soutien nécessitent généralement un contrôleur avec des FET de puissance discrets externes ou un convertisseur avec un grand boîtier.

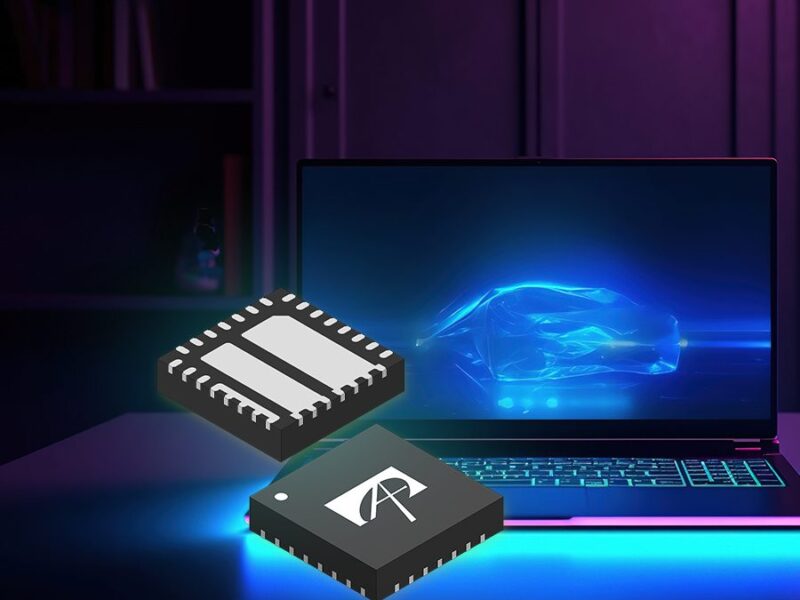

Les convertisseurs buck hautement intégrés incluent tout le silicium de puissance nécessaire dans un seul boîtier QFN 4 x 4, fournissant 15A dans l’AOZ22559QI et 12A dans l’AOZ22539QI Constant On-Time Buck Converters.
Les AOZ22559QI et AOZ22539QI présentent des caractéristiques spécifiquement conçues pour Meteor Lake et Arrow Lake avec une tension nominale fixe de 0,77V et sont fournis dans des états système de S0 à S5. Intel exige également que cette solution soit capable de télédétection afin de maintenir une tolérance précise et de tenir compte des rebonds au niveau le plus bas.
Les AOZ22559QI et AOZ22539QI disposent également d’une sortie PGOOD, d’une diode d’amorçage intégrée et d’un démarrage progressif intégré. Les fonctions de protection comprennent une limite de courant cycle par cycle, une protection contre les courts-circuits (SCP), une protection contre les surtensions (OVP) et un arrêt thermique. La broche ILIM permet aux concepteurs de systèmes d’ajuster les niveaux de limite de courant, ce qui leur permet d’équilibrer la self de puissance à la sortie, la capacité de courant de la sortie et la taille des composants.
Les NFET internes ont une résistance RDS(on) de 11mOhm pour le FET côté haut et de 4mOhm pour le FET côté bas avec des réglages de limite de courant ajustables.
Les AOZ22559QI et AOZ22539QI d’AOS ont satisfait à toutes les exigences de validation par le biais de tests rigoureux afin de garantir la conformité avec les spécifications d’Intel. En outre, Intel a approuvé l’AOZ22559QI et l’AOZ22539QI en tant que composants clés de sa PCL (Platform Component List) pour les architectures d’alimentation VCCPRIM_VNNAON.
« Les AOZ22559QI et AOZ22539QI offrent aux concepteurs une solution à courant élevé facile à utiliser pour les circuits VCCPRIM_VNNAON, fournissant un support d’alimentation optimal pour les plateformes Intel Meteor Lake et Arrow Lake. Dans les facteurs de forme des ordinateurs portables d’aujourd’hui, qui ne cessent de se réduire, l’espace disponible sur le circuit imprimé est très limité. L’utilisation de la technologie EZBuck d’AOS permet d’obtenir un convertisseur buck hautement intégré et riche en fonctionnalités, qui résout de manière efficace les problèmes permanents de contraintes d’espace auxquels sont confrontés les concepteurs de systèmes », a déclaré Wayne Lee, Senior Manager de la division EZBuck d’AOS. Responsable marketing de la ligne de produits EZBuck chez AOS.
Les modèles AOZ22559QI et AOZ22539QI sont immédiatement disponibles en quantités de production avec un délai de 12 semaines. Le prix unitaire pour 1 000 pièces est de 1,4 $ pour l’AOZ22559QI et de 1,3 $ pour l’AOZ22539QI.
AOZ22559QI – AOZ22539QI – www.aosmd.com
