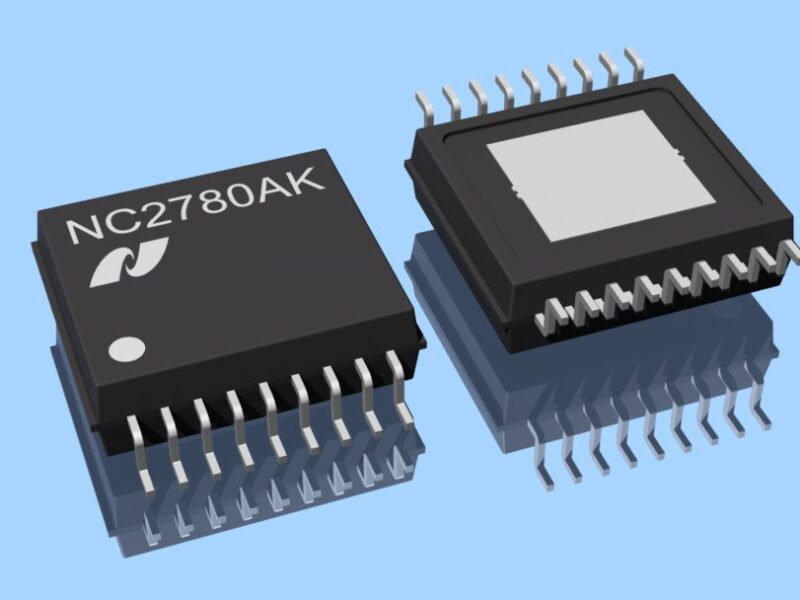

Contrôleur de régulateur de commutation Buck synchrone à 34V d’entrée
Nisshinbo Micro Devices Inc. a lancé les régulateurs de commutation de la série NC2780AK destinés aux applications grand public, industrielles et automobiles telles que les décodeurs, les lecteurs multimédias, les passerelles Internet et les systèmes d’infotainment/navigation des voitures.
Le NC2780AK a une large plage de tension d’entrée de 4,0 à 34 V et une tension de sortie réglable en externe de 0,7 à 5,3 V. Un MOSFET à canal N externe supplémentaire côté haut et côté bas et quelques composants passifs sont nécessaires pour compléter le contrôleur du régulateur de commutation buck. Le produit est très polyvalent et peut être modifié de nombreuses façons pour satisfaire aux exigences de l’application.
La fréquence de l’oscillateur est réglable dans une plage de 250 kHz à 1 MHz à l’aide d’une résistance externe, ou elle peut être synchronisée avec une horloge externe pour minimiser les problèmes de bruit courants lors de l’utilisation de plusieurs régulateurs à découpage dans l’alimentation. La compensation de phase peut également être adaptée par le biais d’une résistance et d’un condensateur externes afin de garantir un fonctionnement stable et fiable du régulateur à découpage en empêchant les oscillations et en améliorant la réponse transitoire.
Pour maintenir les performances d’efficacité à un niveau élevé dans des conditions de charge lourdes et légères, le NC2780AK est capable de passer automatiquement du mode PWM au mode PFM, mais il peut également être réglé en mode PWM fixe manuellement.
Une sortie Power Good est incluse et fournit un signal logique lorsque le régulateur à découpage fonctionne selon les paramètres spécifiés et que la tension de sortie est stable. Le signal de sortie Power Good n’est valide que lorsque la puce est activée et mise sous tension après un démarrage progressif et que tous les circuits et événements de sécurité sont dans l’état normal.
Une fonction Duty-Over est mise en œuvre et est courante dans l’électronique de puissance automobile, où l’alimentation doit faire face à des conditions de fonctionnement difficiles. Elle garantit que le régulateur à découpage peut toujours fournir une tension de sortie stable, même lors d’événements tels que le démarrage du moteur, lorsque la tension d’entrée subit une chute transitoire importante. Dans un tel cas, la fréquence de fonctionnement est abaissée linéairement au fil du temps jusqu’à ce qu’elle atteigne un quart de sa fréquence de réglage.
Une fonction optionnelle est le générateur d’horloge à spectre étalé (SSCG), qui module intentionnellement le signal de fréquence de l’horloge. En répartissant l’énergie du signal d’horloge sur une gamme de fréquences, le SSCG peut réduire le pic d’énergie à n’importe quelle fréquence spécifique. Cela permet de respecter les normes réglementaires en matière de compatibilité électromagnétique (CEM) et d’interférences électromagnétiques (IEM). Les techniques SSCG sont couramment déployées dans les applications où la réduction des interférences électromagnétiques est cruciale. Le NC2780AK est disponible en version grand public, industrielle et automobile.
www.nisshinbo-microdevices.co.jp/en/
