Puissantes alimentations dotées d’un écran tactile intuitif

Nouveaux produits |
Par Alain Dieul

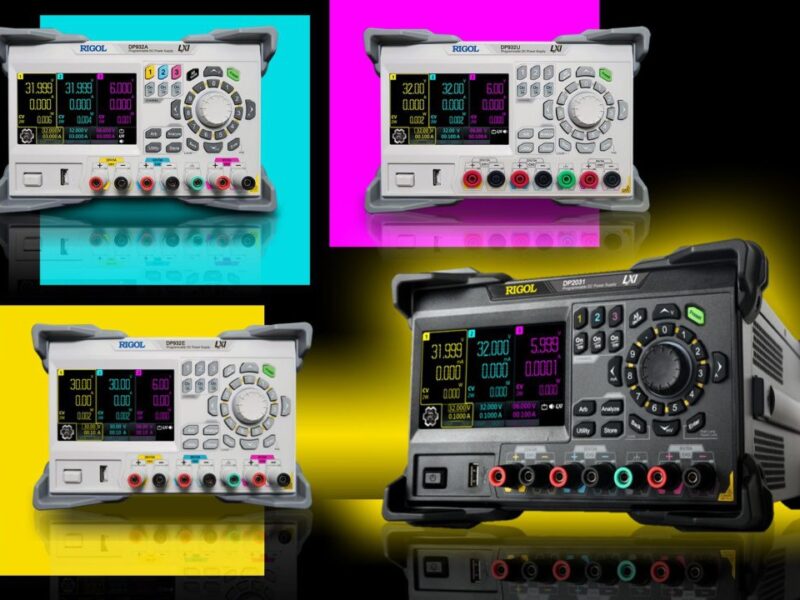

RIGOL Technologies étend sa gamme d’alimentations CC, avec quatre nouveaux modèles DP2031, DP932A, DP932U et DP932E. Ces nouvelles alimentations sont dotées d’un écran tactile intuitif de 4,3 pouces facilitant l’utilisation. Les sorties de ces nouvelles alimentations sont toutes entièrement isolées.

L’alimentation DP2031 dispose de trois canaux isolés (2 x 32 V / 3 A, 1 x 6 V / 5 A (10 A en option pour le canal 3)), dont les valeurs de tension et de courant peuvent être réglées jusqu’à 10% au-dessus des valeurs nominales (par exemple :  35,2 V / 3,3 A pour le canal 1). Les puissances de sortie vont jusqu’à 222 W sans tenir compte de la latitude de réglage supplémentaire évoquée plus haut. Les connexions au dispositif testé (DUT) peuvent se faire soit par l’avant, soit par l’arrière pour le canal 1 et le canal 2, pour permettre l’intégration dans des systèmes de test automatisés. Ces alimentations offrent la possibilité de connecter deux des trois canaux isolés en parallèle (pour plus de courant) ou en série (pour plus de tension). Les canaux 1 et 2 peuvent être connectés l’un à l’autre en externe par câblage, ou automatiquement en interne via le menu. Afin de compenser la chute de tension inhérente aux cordons de mesure, le DP3021 offre autorise la connexion à 4 fils, en utilisant les entrées « Sense » pour appliquer au DUT la même tension que celle réglée sur l’alimentation.

Pour générer des courants très faibles, l’alimentation dispose de deux modes différents : courant fort, et courant faible. En mode courant faible, la précision d’affichage est de l’ordre du µA. Cet affichage peut être utilisé pour fournir jusqu’à 11 mA, en permettant de générer avec précision les courants les plus faibles.

Cette alimentation comprend une sortie arbitraire avec une durée minimum de 1 ms. et 512 échantillons. Certaines courbes arbitraires sont pré-intégrées. N’importe quelle forme d’onde peut être générée, aussi bien en tension qu’en courant. En outre, l’alimentation dispose d’une fonction d’analyse, de sorte que la courbe de sortie est toujours affichée en temps réel en mode roulant, pour les valeurs de tension, de courant, et de puissance. Pour que les anciennes données ne soient pas perdues, vous pouvez aussi activer une zone de tendance, dans laquelle toutes les données sont visibles sous forme comprimée. Les données temps-réel peuvent être stockées par l’appareil à l’aide de la fonction d’enregistrement de données en mémoire interne (20 Moctets maximum). Ces données peuvent également être stockées sur un support externe, si l’on souhaite stocker davantage de données, ou pendant des durées plus longues. Une forme d’analyse supplémentaire peut également être activée lors de la mesure des impulsions de courant, pour analyser plus précisément leur durée.

Toute cette gamme d’alimentations est caractérisée par un très faible niveau d’ondulations en sortie, avec moins de 350 µVeff / 2 mVcrête-crête, et très faible niveau de bruit. Cela signifie que ces alimentations peuvent être utilisées pour des applications nécessitant une alimentation très pure. En outre, elles offrent une très bonne régulation de ligne et de charge, meilleure que 0,01% avec +2 mV / +250 µA dans les deux cas. Le temps d’exécution des commandes a été considérablement accéléré et atteint moins de 10 ms, ce qui favorise l’intégration dans des systèmes de test automatique (ATE) et la programmation rapide.

Pour commander ces appareils depuis un PC, il est possible d’utiliser différentes connexions via LAN, USB, RS232 et GPIB (en option, installables ultérieurement). La DP2031 peut être totalement pilotée par le biais d’une commande web avec une connexion au réseau local. L’interface E/S numérique est utilisée pour le déclenchement (en entrée et en sortie).

www.rigol.eu
