PI Expert supporte désormais les composants magnétiques planaires
Power Integrations, leader des circuits intégrés haute tension pour la conversion d’énergie à haut rendement, a annoncé aujourd’hui une nouvelle fonction dans PI Expert, son puissant outil de conception en ligne, pour générer automatiquement des conceptions d’alimentation optimisées en fonction des spécifications de l’utilisateur. PI Expert dispose désormais d’un générateur de composants magnétiques planaires, capable de concevoir un transformateur planaire spécifique à une application avec la documentation et les fichiers Gerber prêts pour la fabrication de circuits imprimés (PCB). La dernière version de PI Expert prend désormais en charge l’ensemble de la famille de circuits intégrés commutateurs flyback InnoSwitch 3 de Power Integrations.
Trevor Hiatt, Directeur Marketing Channel chez Power Integrations, a déclaré : « Les transformateurs planaires facilitent la conception d’alimentations flyback très minces. Grâce à notre nouveau générateur de composants magnétiques planaires, les concepteurs peuvent intégrer un transformateur bas-profil complexe en quelques minutes seulement. Aucun autre outil de conception n’est capable de faire cela. »

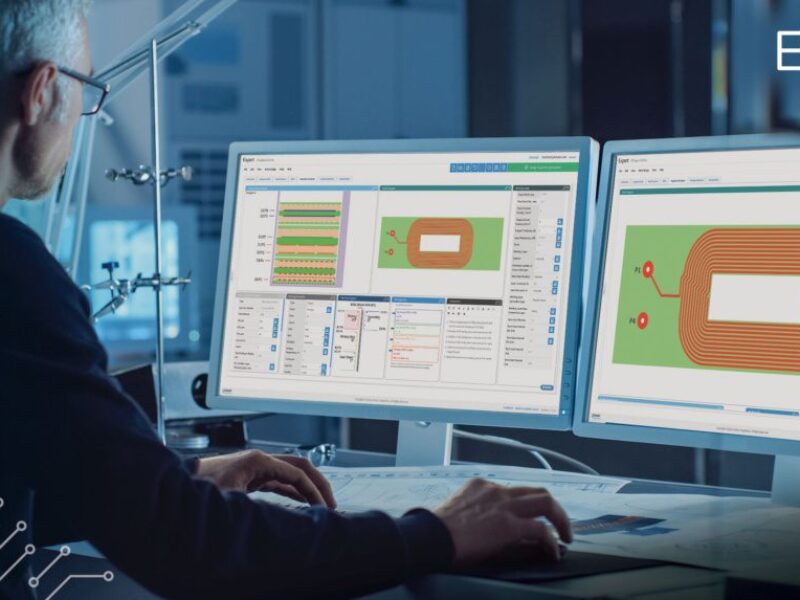

La fonction de conception de composants magnétiques de PI Expert fournit des informations complètes sur les transformateurs planaires, y compris les spécifications d’empilage, la construction verticale et horizontale du circuit imprimé, les paramètres de pistes, ainsi que des données sur la densité de courant et la résistance des différentes couches. L’outil intègre automatiquement les distances de fuite et d’isolement spécifiées par l’utilisateur, nécessaires pour répondre aux normes d’isolement de sécurité. Une interface graphique intuitive permet de construire les piles verticales et horizontales et d’obtenir une vue d’ensemble de toutes les couches. L’outil fournit également des informations détaillées sur la fabrication de la solution planaire, permettant ainsi aux utilisateurs de passer directement de la conception à la fabrication.
L’outil fournit une base de données complète de noyaux et de composants planaires pour faciliter la conception, et peut aussi accepter des géométries de noyau personnalisées. PI Expert optimise automatiquement la conception du transformateur planaire pour qu’il corresponde aux spécifications de l’alimentation électrique, en incorporant des couches d’enroulement supplémentaires et en ajustant les caractéristiques géométriques des pistes, le cas échéant.
