Photocoupleurs à 50 Mbits/s pour transmissions haut débit

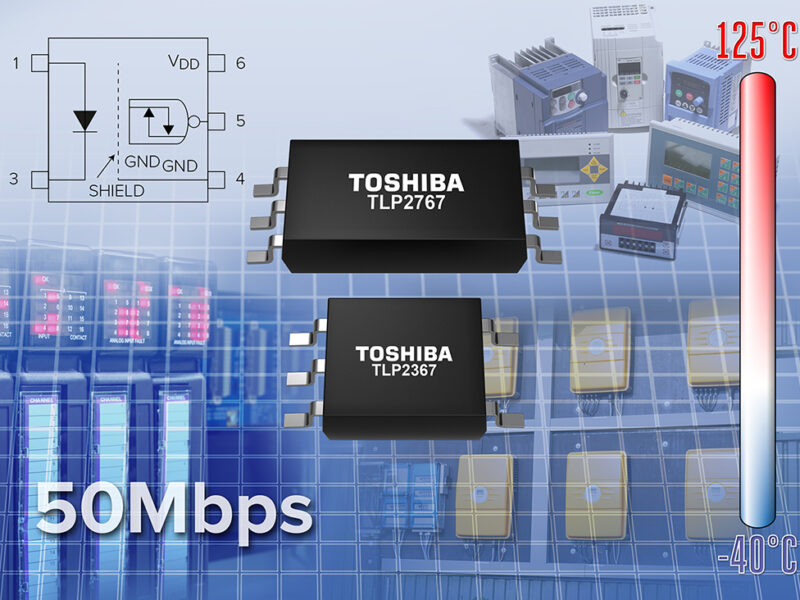

Le TLP2767 est actuellement le premier produit 50 Mbits/s du marché à proposer à la fois une distance de décharge et une distance de sécurité de 8 mm, et une épaisseur d’isolement de 0,4 mm, pour un isolement renforcé. Il est conditionné en boîtier SO6L et garantit une tension d’isolement d’au moins 5000 Veff.
Le TLP2367 se présente en petit boîtier SO6 à 5 broches, garantissant une distance de décharge et de sécurité de 5 mm (mini) et une tension d’isolement d’au moins 3750 Veff.
Ces deux boîtiers ont une épaisseur maximum de 2.3 mm et répondent aux normes de sécurité internationales, notamment UL1577 et EN60747-5-5.
Ces deux photocoupleurs garantissent un délai de propagation de 20 ns, une distorsion de durée d’impulsion de 8 ns et un biais de délai de propagation de 10 ns (valeurs maxi). Ils peuvent servir à réduire les temps morts de différentes interfaces, notamment d’inverteurs, et ainsi, à améliorer le rendement énergétique de certains systèmes.
Ces composants utilisent des LED infrarouge haute-puissance côté entrée pour offrir une grande puissance de sortie. Ceci réduit le courant de seuil en entrée d’environ 20% par rapport à l’ancien produit TLP117. Côté sortie, un CI photo-détecteur, réalisé en technologie CMOS, réduit le courant d’alimentation d’environ 50% par rapport au TLP117. Ils contribueront à abaisser la tension opérationnelle de systèmes avec une tension d’alimentation garantie de 2.7 V à 5.5 V, à des températures jusqu’à 125 °C.
Leurs applications cibles sont notamment les automates programmables (PLC), les interfaces E/S, les inverteurs photovoltaïques et industriels.
www.toshiba.semicon-storage.com
