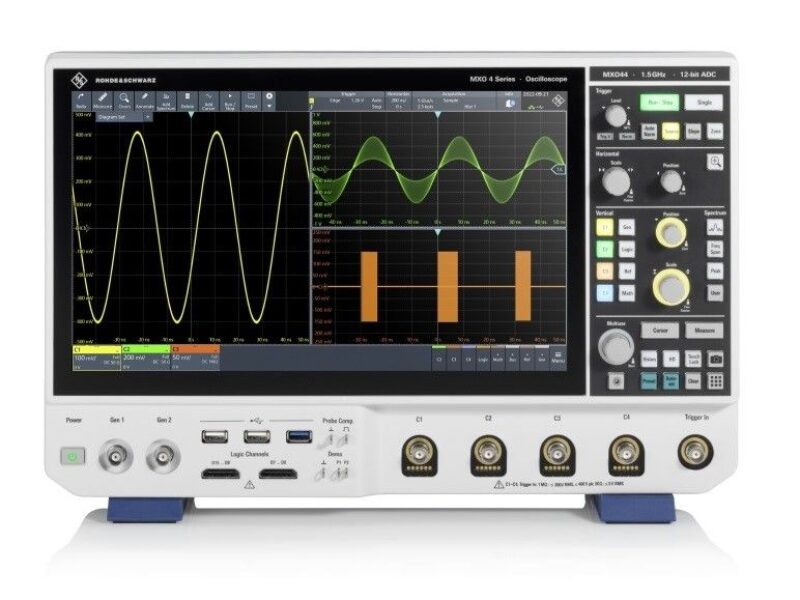

Oscilloscope avec taux de mise à jour inégalé
Distrelec propose désormais en stock le nouvel oscilloscope MXO 4 de Rohde & Schwarz, le premier au monde à offrir un taux de mise à jour en temps réel de 4,5 millions de formes d’onde par seconde, ce qui permet aux ingénieurs de détecter plus d’anomalies qu’avec n’importe quel autre appareil. Les utilisateurs peuvent non seulement capturer plus de signaux, mais aussi les mesurer plus précisément.
La série R&S MXO 4 est la première d’une nouvelle génération d’oscilloscopes avec un CAN de 12 bits à toutes les fréquences d’échantillonnage. Cela en fait l’un des oscilloscopes les plus performants du marché à un prix aussi avantageux. La résolution verticale de 12 bits (18 bits avec la HD) de l’instrument offre une résolution 16 fois supérieure à celle des oscilloscopes traditionnels à 8 bits sans aucun compromis sur la précision des mesures. Les utilisateurs peuvent voir des formes d’onde plus nettes avec des détails du signal qui seraient autrement masqués par le bruit. Les nouveaux oscilloscopes offrent non seulement une résolution verticale supérieure, mais aussi le bruit de mesure système le plus faible de l’industrie, à savoir 22µV AC (RMS) à 1 mV/div.
La série R&S MXO 4 se compose de cinq modèles avec des bandes passantes allant de 200 MHz à 1,5 GHz et dispose de la plus grande mémoire d’acquisition standard de l’industrie, soit 400 Mpts sur les quatre canaux et 800 Mpts entrelacés en option. Au cœur du nouvel oscilloscope se trouve le circuit intégré spécifique à l’application (ASIC) MXO-EP (extreme performance) qui traite 200 Gbit/s. Le R&S MXO 4 dispose d’une mémoire standard jusqu’à 100 fois supérieure à celle d’appareils comparables, et le contrôleur de mémoire du MXO-EP permet à l’oscilloscope de rester réactif même lorsque la mémoire est faible.
Parmi les autres caractéristiques qui distinguent la série R&S MXO 4 des oscilloscopes similaires, on peut citer le temps de réarmement de déclenchement le plus rapide du marché (21 ns), une gigue de déclenchement de < 1 ps, la meilleure de sa catégorie, et le déclenchement le plus sensible de l’industrie avec une graduation verticale de 1/10 000 (l’utilisateur peut appliquer des filtres numériques de réduction du bruit pour obtenir un déclenchement extrêmement précis).
Avec un taux d’échantillonnage allant jusqu’à 5 Géch./s, cet oscilloscope peut également capturer des séquences d’activation et de désactivation allant jusqu’à 80 ms avec la résolution d’échantillonnage la plus élevée de 200 ps.
Parmi les autres caractéristiques révolutionnaires du R&S MXO 4 figurent la fonction d’analyse de spectre la plus rapide et la plus précise de sa catégorie (ainsi que l’analyse de protocole à deux voies, la meilleure de l’industrie). L’oscilloscope dispose d’une fréquence d’acquisition de spectre de 45 000 FFT/s, ce qui permet de capturer des spectres d’interférences, notamment dans le cadre de la recherche de défauts IEM. Grâce à une interface utilisateur intuitive et à R&S SmartGrid sur un écran tactile capacitif Full HD de 13,3″, l’oscilloscope est facile à utiliser en 15 minutes.
