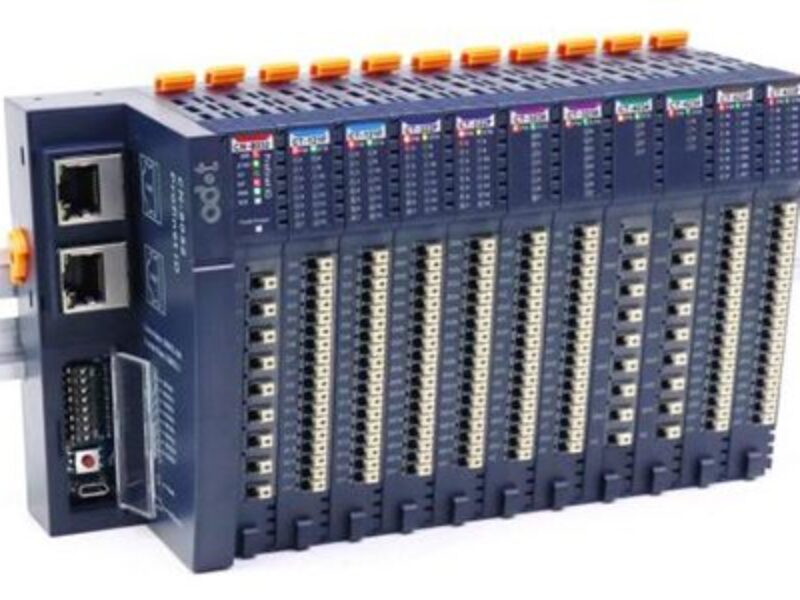

Odot spécialiste en Systèmes E/S IP20 distants rejoint ADM21
Les systèmes Odot d’E/S à distance flexibles sont conformes IP20 et recommandés pour toute application en environnement difficile de -40°C à 85°C. Le module d’E/S intégré Boxio se compose d’une carte COM et d’un module d’E/S. La carte COMM peut sélectionner le module de bus correspondant en fonction de l’interface de communication du contrôleur. Les principaux protocoles de communication industriels incluent Modbus, Profibus-DP, Profinet, EtherCAT, EtherNet/IP, CANopen, CC-Link, PowerLink, etc.
Le système Boxio est divisé en six modules :
- Entrée numérique
• Sortie numérique
• Entrée analogique
• Sortie analogique
• Module spécial
• E/S hybride
La carte COMM et les modules d’E/S étendus peuvent être librement combinés en fonction des exigences de l’application. Le module IO intégré peut réduire les coûts lorsqu’il y a peu de points de données.
Adaptateurs d’E/S à distance
Cet adaptateur est un périphérique d’E/S qui supporte les 12 principaux types de protocole du marché. Il peut intégrer 64 modules au maximum et chaque module d’E/S est constitué de 16 canaux Ainsi, il peut prend en charge 1024 points d’E/S avec connexion à chaud.
Adaptateurs réseau Modbus
Communication avec le serveur Modbus TCP ou RTU/ASCII standard. Ethernet prend en charge la fonction cascade des commutateurs à double port. Cet adaptateur donne l’accès à 5 clients Modbus simultanément. Le module gère la fonction diagnostic et il peut surveiller l’état de communication du module IO en temps réel. Il supporte jusqu’à 12 types de protocole de flux principal
Système IO distant
Le système IO distant se compose d’un module adaptateur réseau et d’un module IO étendu. Le module adaptateur réseau contrôle la communication du bus de terrain et réalise une liaison de communication avec le contrôleur de la station hôte ou le logiciel de l’ordinateur hôte.
Le module IO étendu contrôle la connexion avec les capteurs d’entrée et de sortie sur le terrain. Pour commencer, le module Input IO collecte les signaux de terrain et les envoie à l’adaptateur réseau via le bus interne. Le contrôleur lit et traite ensuite les données de l’adaptateur via le bus de terrain et écrit les données de sortie dans l’adaptateur réseau. Ce dernier écrit enfin les données de sortie dans le module IO via le bus interne. Le contrôle de l’équipement peut alors être réalisé.
Selon l’interface de communication du système de contrôleur, l’adaptateur réseau peut sélectionner le module de bus correspondant et les protocoles de communication industriels courants, y compris Modbus, Profibus DP, Profinet, EtherCAT, EtherNet/IP, CANopen, CC Link, PowerLink, etc.
L’adaptateur réseau et le module d’E/S étendu peuvent être combinés librement en fonction des exigences du terrain. Le coût du module d’E/S à distance peut être réduit lorsque le projet nécessite plus de points de données.
Installation et retrait
Le verrouillage permet une installation sûre et fiable sur un rail DIN de 35mm. Une boucle de fermeture est présente sur le côté supérieur de tous les modules et une deuxième boucle se trouve sur le côté gauche de l’adaptateur pour verrouiller le rail de guidage. Lorsque le module est retiré, il faut déverrouiller manuellement le rail de guidage sur le côté supérieur du module. Pour le module adaptateur, il est également nécessaire de déverrouiller la boucle du rail gauche dans le sens antihoraire.
ADM21 est un distributeur à valeur ajoutée spécialisé dans la fourniture de produits de communications et Ethernet durcis. Ses solutions couvrent des gammes de connectivité série, Ethernet industriel, Entrées/sorties sur IP, Terminaux GSM/GPRS/3G et vidéo sur IP.
