Numériser directement n’importe quelle mesure de température
Ce circuit est conçu à partir des précédents LTC2983 et LTC2984 avec l’adjonction de trois nouveaux modes de fonctionnement et la réduction du nombre d’entrées analogiques de 20 canaux à 10 canaux. Ces modes prennent en compte les résistances externes utilisées pour une meilleure protection contre les surtensions, résistances qui peuvent être partagées entre plusieurs types de capteurs comme ceux de température alimentés sur des tensions de sortie analogiques, et d’autres sans relation avec la température comme les capteurs de pression ou d’autres capteurs à sortie tension.
Le circuit d’entrée analogique de hautes performances intégré comprend des CAN avec tampon, à faible décalage de zéro de tension et à bas niveau de bruit, ainsi que tous les circuits de contrôle et d’excitation nécessaires à chaque capteur. Les mesures sont réalisées sous le contrôle d’un processeur numérique embarquant tous les algorithmes et circuits de linéarisation requis par chacun des capteurs.

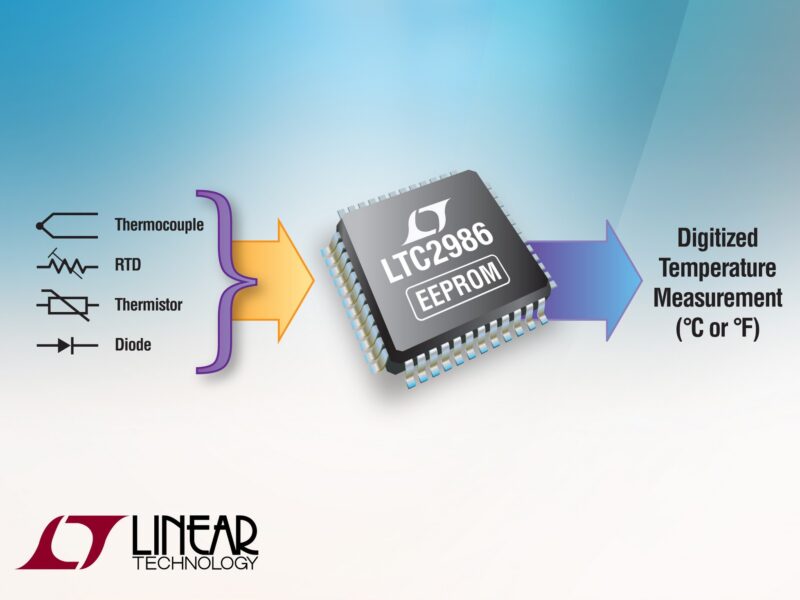

Le composant mesure avec précision des signaux du niveau du microvolt absolu provenant de thermocouples et de mesures de rapport entre RTD et thermistances, puis assure la linéarisation des résultats et les traduit en °C ou °F. Ses dix entrées analogiques acceptent jusqu’à neuf thermocouples, quatre RTD, quatre thermistances et /ou dix diodes. L’interface SPI fonctionne avec tout système numérique et un logiciel à menus déroulants autorise une configuration personnalisée aisée du circuit.
Simple, mais riche de caractéristiques, ce circuit se connecte à une grande variété de capteurs de température, incluant les thermocouples B, E, J, K, N, S, R, T, les RTD 2, 3 ou 4 fils, les thermistances de 2,25 kohms à 30 kohms et les diodes de mesure de température. Il fonctionne avec des capteurs référencés à la masse, sans besoin d’amplificateurs, ni d’alimentations à tension négative, ni de circuits de décalage de niveau de tension.
Les signaux sont numérisés simultanément via trois CAN Delta Sigma de 24 bits, de grande précision, avec une référence interne à 15 ppm/°C. Une compensation automatique de soudure froide de thermocouple peut être réalisée en utilisant tout type de capteur externe.
La linéarisation des capteurs personnalisés peut être assurée avec des coefficients particuliers programmés et stockés dans la puce. En effet, la version LTC2986-1 intègre une EEPROM qui stocke les données de configuration de l’utilisateur et les coefficients personnalisés du capteur, ce qui élimine toute programmation d’un circuit intégré ou d’un capteur par un processeur hôte.
Deux sources de courant d’excitation, programmables, possèdent la caractéristique d’accepter un courant inverse et une gamme d’intensités du courant pour améliorer la précision et réduire le niveau de bruit. Afin d’assurer des mesures résistives précises, le courant inverse permet d’éliminer les effets du thermocouple dans le capteur résistif.
La détection d’erreur spécifique d’un capteur alerte l’utilisateur en cas de courts-circuits, de circuits ouverts, de dépassement de température, d’une température trop basse et d’un dépassement de limites d’un CAN.
Ce circuit est proposé dans les versions commerciales, industrielles et l’automobile, dans les gammes de températures respectives de 0 à 70 °C, -40 °C à +85 °C et -40 °C à +125 °C. Encapsulé en boîtier LQFP- 48, de 7 x 7 mm, il est conforme à la norme RoHS et compatible broche à broche avec les LTC2983 et LTC2984.
