Multiplexeur actif conforme aux normes automobiles de 10 Gbps pour simplifiier la connectivité du cockpit intelligent

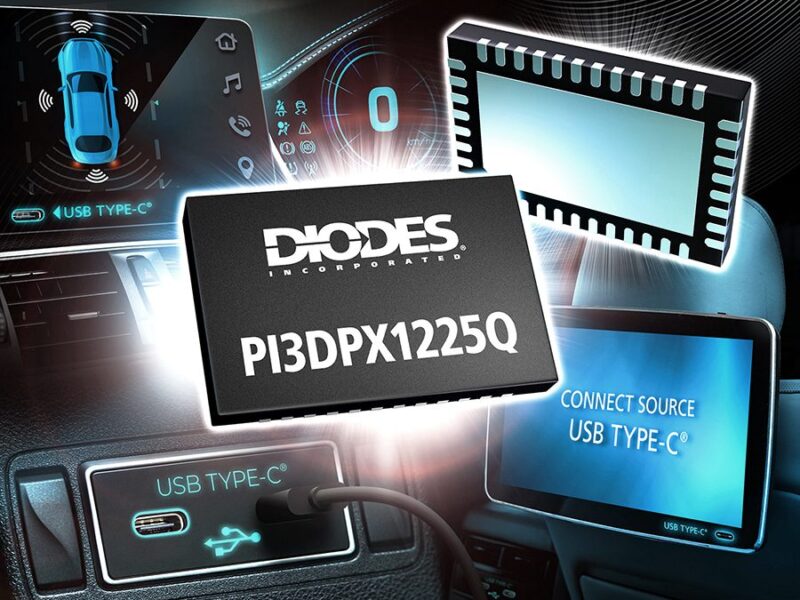

Diodes Incorporated (Diodes) présente son multiplexeur (mux) crossbar actif 6:4 de 10 Gbps conforme aux normes automobiles, avec un ReDriver linéaire. Le compact PI3DPX1225Q commute les signaux USB 3.2 et DisplayPort 2.1 via un connecteur USB Type-C, offrant une connectivité à faible latence avec une haute intégrité du signal pour les cockpits intelligents et les systèmes de divertissement des sièges arrière.
Le PI3DPX1225Q prend en charge trois modes de fonctionnement : l’appareil peut connecter une voie de USB 3.2 Gen 2 au connecteur USB Type-C ; une voie de USB 3.2 Gen 2 et deux canaux de DP 2.1 UHBR10 ; ou quatre canaux de DP 2.1 UHBR10.
L’appareil intègre également un écouteur AUX et, conformément à la norme USB Type-C, échange les canaux AUX lorsqu’un câble inversé est détecté.
Pour chacun des modes de fonctionnement USB 3.2 Gen 2 et DP 2.1 UHBR10, les signaux différentiels peuvent être facilement ajustés avec une égalisation linéaire en temps continu (CTLE). Les valeurs de compression de sortie (-1dB) et de gain plat sont contrôlées par le réglage I2C.
En réduisant le jitter d’interférence intersymbole (ISI), les performances du signal de 10 Gbps sont optimisées sur une variété de supports physiques. L’égalisation linéaire ne bloque pas les contrôles adaptatifs du canal du récepteur égaliseur à rétroaction décisionnelle (DFE) – cela prend en charge la formation de lien transparent DP 2.1 (LT) sans dépendance à l’écouteur des canaux DP-AUX.
Le PI3DPX1225Q est emballé dans un boîtier W-QFN6040-40 à 40 broches avec une empreinte compacte de 4 mm x 6 mm.
