Des modules d’insertion de défauts en PXI et PXIe 1000Base-T1 en un seul slot

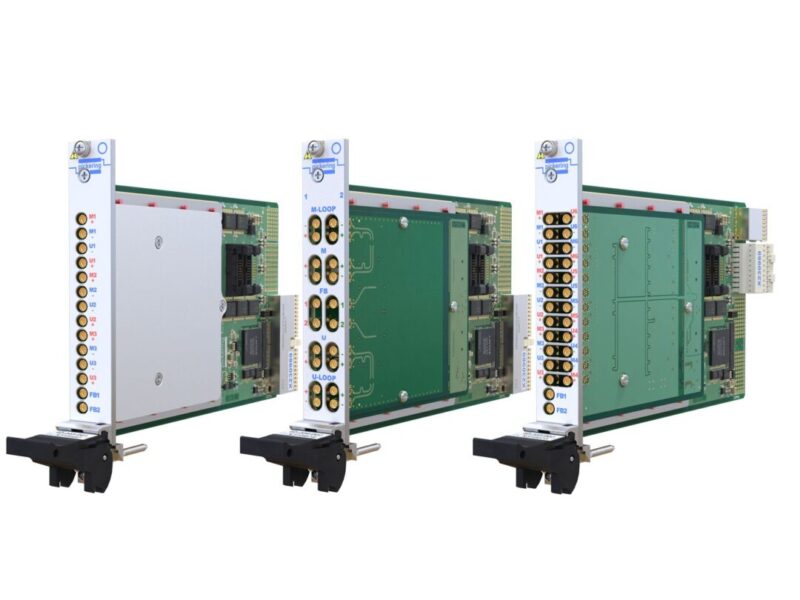

Pickering Interfaces élargit sa gamme de commutation d’insertion de défauts de protocoles 1000Base-T1 en PXI et PXIe. Les modules compacts en un slot unique 40/42-203 et 40/42-204 proposent des performances élevées, offrant une commutation à 200V et 0.8A avec des bandes passantes différentielles typiques respectivement de 1,6 GHz et 700MHz qui fournissent toutes deux une marge suffisante pour la spécification 1000Base-T1. Les modules sont dotés d’une interface de contrôle PXI ou PXIe permettant une flexibilité dans le choix du châssis.
Les nouveaux modules d’insertion de défauts 1000Base-T1 sont disponibles avec une variété de nombres de canaux et de deux bus de défauts. Les unités 40-203 (PXI) et 42-203 (PXIe) permettent l’insertion de défauts jusqu’à six canaux de connexions à 2 fils, tandis que les doubles MUX 40-204 (PXI) et 42-204 (PXIe) permettent l’insertion de défauts sur un ou deux canaux de connexions à 2 fils. Les deux modèles offrent des chemins de signaux d’impédances de ligne de transmission contrôlés de 100Ω. La gamme 40/42-203 utilise des relais Reed de haute qualité conçus pour les applications à haute fréquence, tandis que la gamme 40/42-204 est basée sur des relais électromécaniques de haute qualité offrant dans les deux cas une longue durée de vie.
Pour les applications de test plus petites, les deux versions offrent des options partiellement complètes pour de la flexibilité, avec le 40/42-203 disponible en trois canaux et le 40/42-204 avec un seul canal. Si les exigences de test augmentent, les modules en densité pleine doublent le nombre de canaux à six et deux, respectivement en un seul slot. Les deux gammes de cartes utilisent le même connecteur d’interface MMCX, qui permet un nombre élevé de canaux dans une petite surface de face avant, mais pas en différentielle.
Steve Edwards, chef de produit de commutation chez Pickering Interfaces, commente : « Le 1000Base-T1 a été initialement développé pour le marché de l’automobile, où le poids minimal d’un câble à paire différentielle unique, capable de débits de données élevés était une exigence pour les véhicules modernes. La norme a également été adoptée pour une utilisation dans les installations Ethernet de contrôle industriel et d’infrastructure du bâtiment. L’insertion de défauts permet à l’utilisateur de simuler des ruptures de câble dans l’un ou les deux conducteurs de paires différentielles. De plus, les deux bus de défaut permettent à la masse ou la batterie l’injection de signaux ou une condition de court-circuit à la paire différentielle. Le module 40/42-204 offre une nouvelle fonctionnalité dans la plage d’insertion de défauts de Pickering avec sa capacité à acheminer la paire différentielle vers/depuis une ou plusieurs pièces externes de l’équipement de test. En raison de la variété des industries cibles, nous pensons que ces produits d’insertion de défauts auront de nombreuses applications dans divers systèmes ATE. »
Il existe plusieurs fournisseurs de systèmes de connecteurs conçus pour les applications 1000Base-T1, et l’industrie ne standardise pas sur une série particulière. Pour cette raison, les clients peuvent nous conseiller leur gamme de connecteurs préférée, et la division de connecteurs de Pickering, Pickering Connect, pourrait fabriquer des adaptateurs personnalisés pour convertir les connecteurs MMCX de la face-avant du module à l’interface de connecteur 1000Base-T1 requise et aux accessoires standard pour les connecteurs de module. Les modules d’insertion de défauts sont couverts par la garantie standard de trois ans de Pickering.
