Les circuits intégrés ePower de EPC améliorent la densité de puissance
Efficient Power Conversion (EPC) élargit sa famille de circuits intégrés de puissance EPC 23 en gardant le même encombrement afin de simplifier la conception dans les applications CC-CC, les commandes de moteur et les amplificateurs audio de classe D.

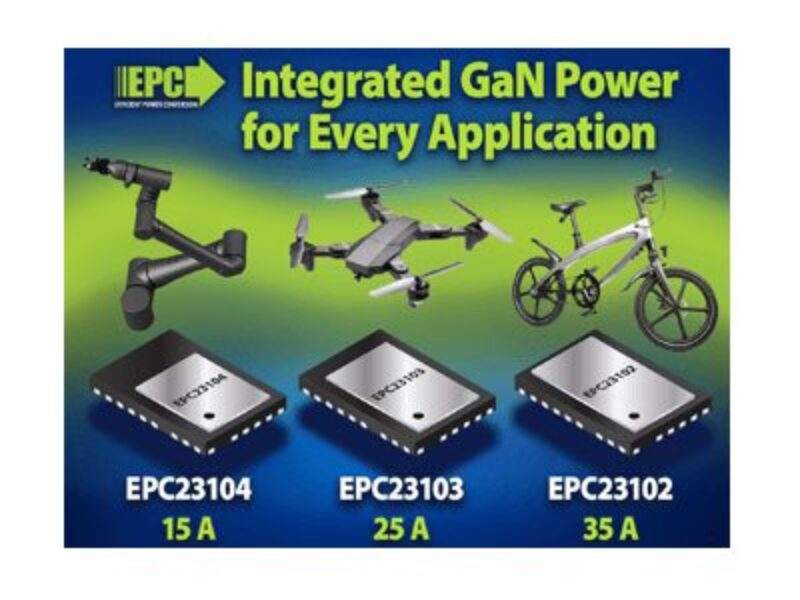

EPC ajoute à son premier circuit de puissance 100 V 35 A (EPC23102), un modèle 100V 25 A (EPC23103) et un autre 100 V 15A (EPC23104) . Les trois circuits supportent une tension de tenue maximale de 100 V et intègrent un étage de puissance demi-pont GaN complet qui comprend des FET symétriques en configuration demi-pont, un pilote demi-pont, un déphaseur de niveau, une charge d’amorçage et une interface logique d’entrée.
Les trois produits en boîtier QFN de 3,5 mm x 5 mm, sont amélioré thermiquement en terme possibilités de refroidissement. La compatibilité des boîtiers permet aux clients d’améliorer leur conception et d’obtenir performances optimales sans modifier la carte et donc de s’adapter facilement à l’évolution des besoins en matière de charge.
Convertisseurs
Pour les convertisseurs CC/CC, les EPC23 ont une efficacité élevée avec une fréquence de commutation de 3 MHz maximum et des performances de haut niveau dans un encombrement réduit pour les CC/CC 28 V – 60 V dans les applications informatiques, industrielles et USB PD 3.1.
Commandes moteurs
Pour les commandes de moteurs BLDC 32 V – 48 V de l’e-mobilité, la robotique, les outils électriques et les drones, l’EPC23 peut fonctionner avec de faibles temps morts (21 ns) et à 100 kHz pour augmenter l’efficacité du système avec la réduction des pertes et des vibrations moteur. De plus, il réduit voir élimine les condensateurs électrolytiques.
Cartes de développement
Les cartes de développement EPC90151 et EPC90152 sont des cartes de démonstration à demi-pont comprenant respectivement le EPC23103 et le EPC23104 ePower Stage IC. es cartes simplifient le processus d’évaluation des EPC23103 et EPC23104. Au format de 50,8 mm x 50,8 mm elles sont conçues pour des performances de commutation optimales et contiennent tous les composants essentiels pour faciliter l’évaluation.
EPC23 et cartes de développement sont disponibles auprès de Digi-Key à : https://www.digikey.com/en/supplier-centers/epc.
EPC – Efficient Power Conversion
