Les capteurs à effet Hall compatibles avec l’automobile permettent de gagner de la place

Les capteurs à effet Hall compatibles avec l’automobile permettent de gagner de la place

Nouveaux produits |
Par Jean-Pierre Joosting, Daniel Cardon

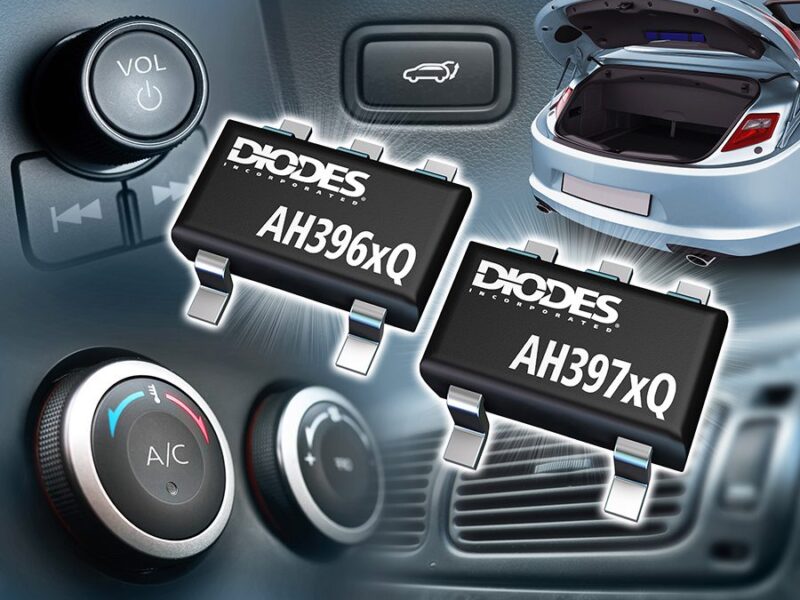

Diodes Incorporated a introduit une nouvelle gamme de capteurs à effet Hall à haute sensibilité. Les appareils de la robuste série AH39xxQ fournissent des données précises sur la vitesse et la direction ou deux sorties indépendantes.

Ces capteurs à effet Hall sont conçus pour des applications industrielles et automobiles telles que la détection de la vitesse/direction rotative et linéaire et la détermination de la position angulaire d’un arbre en rotation.

Conformément aux exigences des batteries automobiles, les capteurs à effet Hall de la série AH39xxQ fonctionnent sur une large plage de tension d’alimentation de 2,7 à 27 V. Ils ont également une valeur maximale absolue de 40 V, ce qui leur permet de supporter en toute sécurité des décharges de 40 V. En outre, une protection contre l’inversion de tension de -18 V protège contre les connexions incorrectes de la batterie. Pour plus de robustesse, la protection contre les décharges électrostatiques (ESD) fournie par ces dispositifs dépasse les normes automobiles de 5 kV pour le modèle de corps humain (HBM) et de 2 kV pour le modèle de dispositif de charge (CDM).

Trois options BOP/BRP sont proposées, avec des valeurs typiques de 10/-10 gauss, 25/-25 gauss et 75/-75 gauss, tandis que leur fenêtre de fonctionnement étroite garantit des points de commutation précis et fiables. Le fonctionnement à double canal signifie que ces capteurs à effet Hall peuvent remplacer deux interrupteurs à verrouillage, ce qui réduit l’espace sur le circuit imprimé et les coûts globaux des composants. La combinaison d’amplificateurs stabilisés par hacheur et d’une plaque de Hall de conception avancée atténue la dérive du point de commutation, garantissant des mesures précises sur une large gamme de températures.

Les caractéristiques d’autodiagnostic de l’AH397xQ en font un produit adapté aux systèmes conformes à la norme ISO 26262. Pour plus d’assurance, ces capteurs à effet Hall entrent dans un mode de fonctionnement sûr si une erreur, telle qu’une surchauffe ou un blocage de sous-tension, est détectée.

Les capteurs à effet Hall de la série AH39xxQ de Diodes sont qualifiés AEC-Q100 Grade 0, fabriqués dans des installations certifiées IATF 16949, et supportent la documentation PPAP. Ils sont fournis dans des boîtiers TSOT25.

www.diodes.com
